Du kan vara säker på att köpa Zhixing OpenCV 10mm Ceramic Calibration Board från vår fabrik. Vårt kärnforsknings- och utvecklingsteam inkluderar ett antal läkare som tog examen från kända inhemska optoelektroniska skolor. När det gäller kalibreringsplattor kan Zhixing tillhandahålla omfattande och professionella tjänster inom materialbearbetning, beläggning, halvledarbearbetning, precisionsskärning och tillförlitlighetstestning.
OpenCV 10 mm Ceramic Calibration Board producerad av China Zhixing har hög precision. Eftersom placeringen av märken i kalibreringsplattan är säker, kan kamerans interna matris och distorsionskoefficient beräknas genom att använda bilderna tagna av kameran, som kan användas för att beräkna de faktiska fysiska koordinaterna under kamerakoordinaterna för att uppfylla noggrannhetskrav.
OpenCV 10 mm Ceramic Calibration Board är ett verktyg för kamerakalibrering, som används flitigt i datorseende och maskinseende. Denna maskinseende kalibreringsbräda är sammansatt av många svarta rutor och vita rutor omväxlande, vilket har vissa specifikationer och industriella designfördelar.
För det andra har den hög tillämpbarhet. Eftersom de svarta och vita rutorna i OpenCV 10 mm Ceramic Calibration Board har uppenbar kontrast, och regelbundenhet och stabilitet i fördelningen av markeringspunkter kan anpassas till en mängd olika kamerafotograferingsförhållanden och kan bearbeta ett stort antal fotograferingsdata genom enkel beräkning .
Referensritning
Funktion:
Specifikationer
Mönsterstorlek (L*W)
Kvadratisk sidolängd (Distans)
antal kvadrater (ett)
material
Precision (mm)
OpenCV5mm
5,0*4,0 mm
0,25*0,25 mm
20*16
glas/keramik
±0,001 mm
OpenCV10mm
10*8 mm
0,5*0,5 mm
20*16
glas/keramik
±0,001 mm
OpenCV15mm
15*12 mm
0,75*0,75 mm
20*16
glas/keramik
±0,001 mm
OpenCV20mm
20*16 mm
1,0*1,0 mm
20*16
glas/keramik
±0,001 mm
OpenCV30mm
30*24 mm
1,5*1,5 mm
20*16
glas/keramik
±0,001 mm
OpenCV40mm
40*32 mm
2,0*2,0 mm
20*16
glas/keramik
±0,001 mm
OpenCV50mm
50*40 mm
2,5*2,5 mm
20*16
glas/keramik
±0,001 mm
OpenCV60mm
60*48 mm
3,0*3,0 mm
20*16
glas/keramik
±0,001 mm
OpenCV80mm
80*64 mm
4,0*4,0 mm
20*16
glas/keramik
±0,001 mm
OpenCV100mm
100*80mm
5,0*5,0 mm
20*16
glas/keramik
±0,001 mm
OpenCV160mm
160*160 mm
8,0*8,0 mm
20*20
glas/keramik
±0,001 mm
OpenCV200mm
200*200 mm
10,0*10,0 mm
20*20
glas/keramik
±0,001 mm

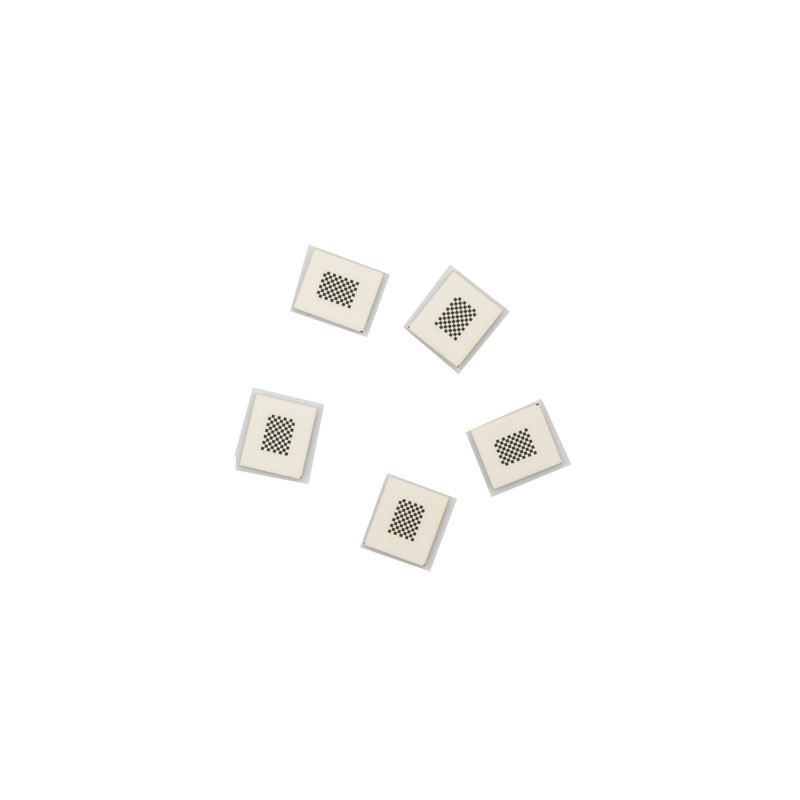

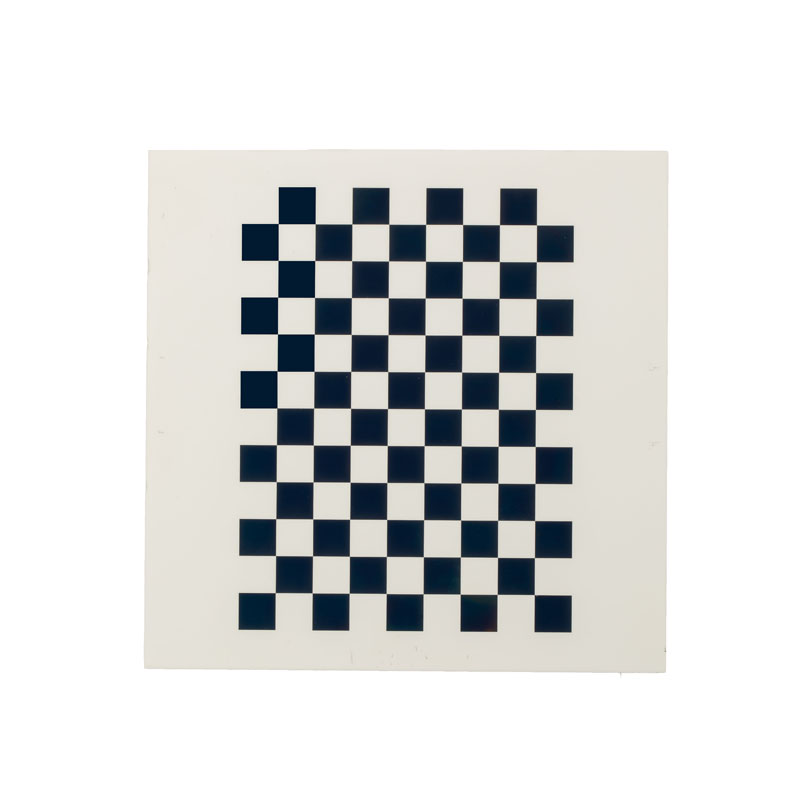

Fysisk visning av fyrkantig kalibreringsplatta av keramik
OpenCV 10 mm Ceramic Calibration Board är faktiskt en geometrisk modell med en mönsteruppsättning med fast stigning. Kameran fångar en bild genom en platt platta med en mönsteruppsättning med fast stigning (det vill säga kalibreringsplattan), och beräknar sedan den geometriska modellen för den tagna bilden genom beräkningen av kalibreringsalgoritmen. Då erhålls högprecisionsmätnings- och rekonstruktionsresultat, linsförvrängning korrigeras effektivt och noggrannheten för bildmätning och fotogrammetri i maskinseendeapplikationer förbättras avsevärt.
I applikationer som maskinseende, bildmätning, fotogrammetri och 3D-rekonstruktion används kalibreringskortet främst för att korrigera linsförvrängning; bestämma omvandlingsförhållandet mellan fysisk storlek och pixlar; och bestämma den 3D-geometriska positionen för en punkt på ytan av ett rymdobjekt och motsvarande punkt i bildförhållandet för att fastställa den geometriska modellen för kameraavbildning.
Konkurrensfördel
När det gäller beräkningshologram kan Zhixing Optics tillhandahålla helprocesslösningar från optisk design, bearbetningsfilkodning, halvledarbearbetning, inspektionsfelanalys och kalibrering av inspektionsresultat. Produktens leveranstid är inom 1 till 2 veckor, och priset är mer fördelaktigt. När det gäller kalibreringsplattor kan företaget tillhandahålla omfattande och professionella tjänster inom materialbearbetning, beläggning, halvledarbearbetning, precisionsskärning och tillförlitlighetstestning.

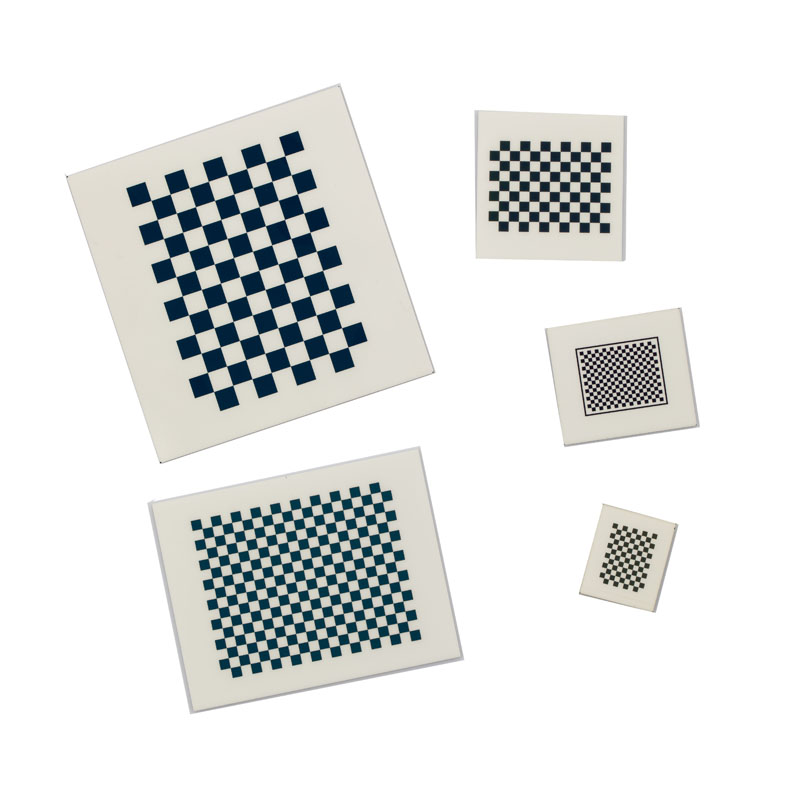

Utställningsbilder
OpenCV 10 mm Ceramic Calibration Board används i maskinseende, bildmätning, fotogrammetri, tredimensionell rekonstruktion och andra applikationer för att korrigera linsförvrängning; bestämma omvandlingsförhållandet mellan fysisk storlek och pixlar; och bestämma den tredimensionella geometriska positionen för en punkt på ytan av ett rymdobjekt och dess placering. Förhållandet mellan motsvarande punkter i bilden kräver upprättandet av en geometrisk modell av kameraavbildningen.
Genom kamerans fotografering av mönsteruppsättningsplattan med fast avstånd och beräkningen av kalibreringsalgoritmen kan kamerans geometriska modell erhållas, för att erhålla mätnings- och rekonstruktionsresultat med hög precision. Den platta plattan med en mönsteruppsättning med fast stigning är kalibreringsplattan.
För frågor om Machine Vision Calibration Board, Optical Glass Line Linjal, Photomask eller prislista, vänligen lämna din e-post till oss så kontaktar vi oss inom 24 timmar.
