Vit panel svart mönster keramisk kalibreringsbräda

Zhixing har rik erfarenhet av White Panel Black Pattern Ceramic Calibration Board, samtidigt kan säkerställa att produktens noggrannhet uppfyller kundernas krav, stödja anpassningen av olika modeller, ser fram emot att samarbeta med dig.

White Panel Black Pattern Ceramic Calibration Board är ett verktyg för att kalibrera och mäta robotar för maskinseende applikationer med hög precision. Den är lämplig för industriell automationsproduktionslinje, robotvisionssystem, 3D-skanning, CNC-bearbetning och inspektion. Kalibreringskortet kan användas för att mäta robotens position och attityd, förbättra robotens precision och noggrannhet, förbättra arbetseffektiviteten och minska produktionskostnaden och arbetsrisken.

Kraven på White Panel Black Pattern Ceramic Calibration Board är mycket stränga och kräver hög stabilitet och hög precision, såväl som anti-interferensprestanda och hög repeterbarhet. Därför kan endast tillverkare med utmärkt optisk kvalitet och precisionstillverkningsprocesser producera sådana svåra kalibreringsplattor.

Kort sagt, White Panel Black Pattern Ceramic Calibration Board är ett avancerat verktyg för mätning och kalibrering av maskinseende som kan förbättra precisionen och noggrannheten hos robotiserade och automatiserade produktionslinjer, lämplig för en mängd olika industriområden, och är en oumbärlig del av modern intelligent tillverkning och automatiserad produktion. White Panel Black Pattern Ceramic Calibration Board är ett verktyg för att kalibrera och mäta robotar för maskinseendeapplikationer med hög precision. Den är lämplig för industriell automationsproduktionslinje, robotvisionssystem, 3D-skanning, CNC-bearbetning och inspektion. Kalibreringskortet kan användas för att mäta robotens position och attityd, förbättra robotens precision och noggrannhet, förbättra arbetseffektiviteten och minska produktionskostnaden och arbetsrisken.

Kraven på White Panel Black Pattern Ceramic Calibration Board är mycket stränga och kräver hög stabilitet och hög precision, såväl som anti-interferensprestanda och hög repeterbarhet. Därför kan endast tillverkare med utmärkt optisk kvalitet och precisionstillverkningsprocesser producera sådana svåra kalibreringsplattor.

Kort sagt, White Panel Black Pattern Ceramic Calibration Board är ett avancerat verktyg för mätning och kalibrering av maskinseende som kan förbättra precisionen och noggrannheten hos robotiserade och automatiserade produktionslinjer, lämplig för en mängd olika industriområden, och är en oumbärlig del av modern intelligent tillverkning och automatiserad produktion.

FUNKTION:

Essential details

Anpassad support: OEM, ODM

Ursprungsort: Zhejiang, Kina

Märke: Zhixing

Modellnummer: ZX

Produktnamn: White Panel Black Pattern Ceramic Calibration Board

Material: keramik

Färg vit

Precision:±0,001

Kännetecken: Bräcklig

Användning: maskinseende

Funktion: Kalibrering

Vikt: ±15g

Typ: Optiska tillbehör

Användning: Mätutrustning

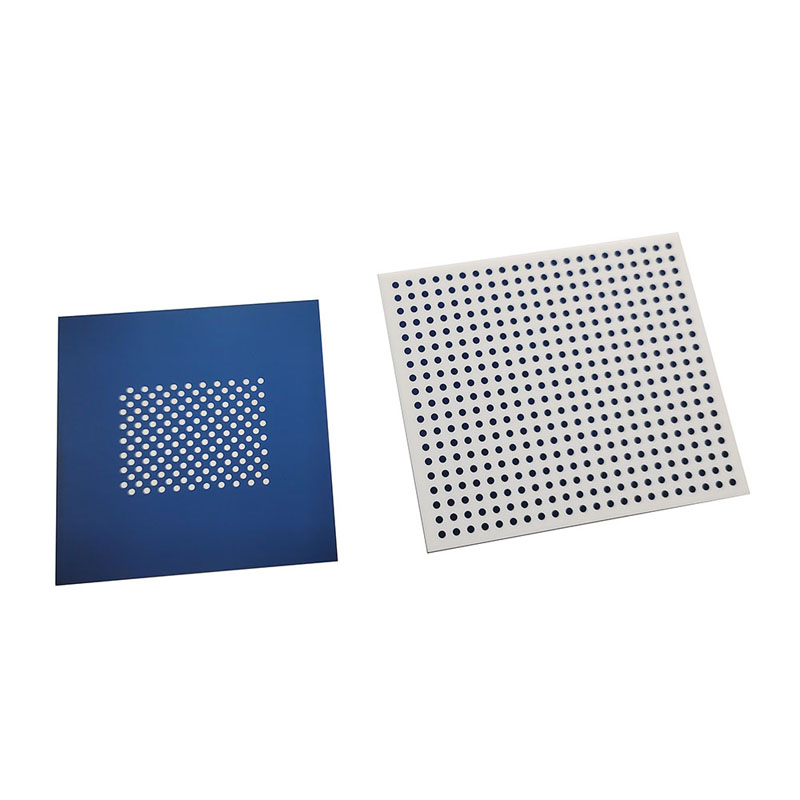

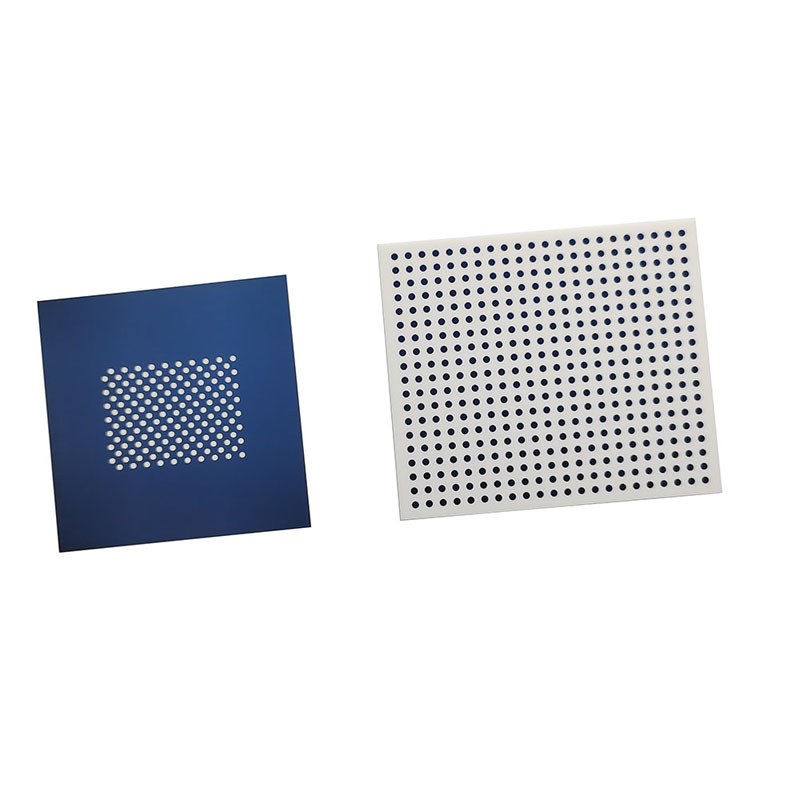

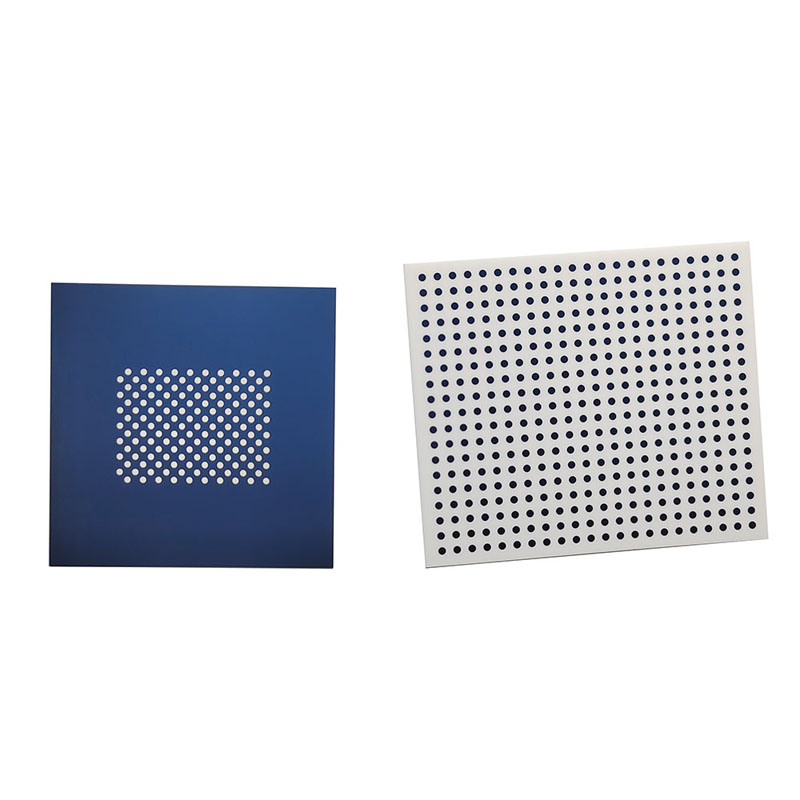

Blå panel vit mönster VS blå mönster vit panel

Vit mönster detaljdisplay

Försiktighetsåtgärder för användning av White Panel Black Pattern Ceramic Calibration Board:

1. Antalet kalibreringsbilder är vanligtvis mellan 15 och 25. Antalet bilder är för litet, vilket är lätt att leda till felaktiga kalibreringsparametrar.

2. Kalibreringsplattans bildstorlek ska vara ungefär 1/4 till två gånger av hela bilden, och storleken ska vara olika beroende på olika scener.

3. Använd extraljuskällan för att polera kalibreringsplattan för att säkerställa att ljusstyrkan på kalibreringsplattan är tillräcklig och enhetlig.

4. Kalibreringsplattans avbildning får inte överexplodera, vilket kommer att leda till förskjutning av funktionen konturextraktion, vilket leder till felaktig utdragning av cirkelcentrum.

5. Kalibreringsplattans funktionsavbildning kan inte ha uppenbart defokuseringsavstånd. När defokusering inträffar kan kalibreringsplattans avstånd, storleken på bländaren och bildavståndet justeras genom att justera (för objektivet med fast fokus innebär fokusering vanligtvis justering av bildavståndet).

6. Under kalibreringsprocessen kan kamerans bländare och brännvidd inte ändras, vilket kräver omkalibrering.

7. Antalet kalibreringsplattbilder ska täcka hela mätutrymmet och hela mätområdets synfält. Kamerabilden ska delas upp i fyra kvadranter. Det ska säkerställas att de tagna kalibreringsplattbilderna är jämnt fördelade i de fyra kvadranterna. I varje kvadrant rekommenderas att luta två gånger i olika riktningar.
