Steg 1: Verifiera interferometerstorleken och standardspegeln F/# CGH är inte oberoende; den måste användas tillsammans med interferometern. Först måste du bekräfta interferometerns bländarstorlek (vanligtvis 4 tum eller 6 tum). Mer avgörande är att F/# för standardspegeln (TS) är viktig. CGH är designad baserat på specifika konvergerande eller divergerande vågfronter. Om din standardspegels F/# inte stämmer överens med designkraven kan vågfronten inte kopplas ihop korrekt, och du kanske inte ens kan hitta en ljuspunkt. Expertråd: Innan du börjar, se till att kontrollera bruksanvisningen för att säkerställa att TS-spegelns F/# är något mindre än CGH:s erforderliga F/#. Steg 2: Bestäm fram- och baksidan av CGH CGH är en bit kvartsglas belagd med en kromfilm eller etsad med mikro/nano-strukturer, och den har en strikt definierad fram- och baksida.
● Princip: Den grafiska sidan av CGH (sidan med det etsade mönstret) måste vara vänd mot spegeln som testas.
● Identifieringsmetod: Observera markeringarna på sidan av glaset, eller använd ljusreflektion för att observera den överlagrade bilden av mönstret. Om den placeras baklänges kommer ljuset först att passera genom det tjocka kvartssubstratet, vilket ger onödiga avvikelser, vilket gör att testresultaten blir helt ogiltiga.
CGH framifrån (vänster), CGH bakifrån (höger)

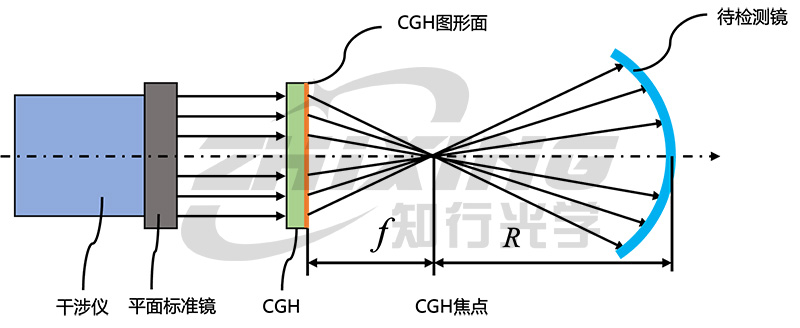

Optisk väg för CGH-detektering (mönster mot spegeln som ska testas)
Steg 3: Leta reda på "Koordinaterna" och identifiera Y+-markören. CGH är inte bara en lins, utan också en fysisk koordinatreferens. För att säkerställa att testresultaten överensstämmer med designdokumenten (som en Zemax-modell) måste testkoordinatsystemet bestämmas. Standard CGH-ytor etsas med koordinatmarkeringar, vanligtvis Y+-märket. När du installerar den i ramen, se till att Y+-märket är i linje med stödets avsedda riktning. Först när koordinatsystemet är inriktat är efterföljande ställningsjustering meningsfull.
CGH-koordinatsystemidentifierare (överst till vänster Y+)
Steg 4: Placera CGH och använda "Fokusblockering" för att bestämma offset. Efter att ha placerat CGH i den optiska banan enligt designritningarna, hittar nybörjare ofta mycket ströljus i den optiska banan. Vid denna tidpunkt är "fokal blockering" din livräddare. Vi placerar ett litet hål eller en ljusblockerande platta vid designfokuspunkten för CGH och använder den för att: 1. Bestäm offset: Detta är den mest intuitiva fysiska skalan. Observera om referensljuset som sänds ut av interferometern och det returnerade ljuset konvergerar i mitten av det lilla hålet. Om den returnerade ljuspunkten avviker, indikerar det att det finns en betydande offset i posen. Genom att justera 5D-justeringsramen för att exakt justera ljuspunkten i det lilla hålet, kan systemet initialt justeras. 2. Rumslig filtrering: Den ljusblockerande plattan kan effektivt filtrera bort oönskat diffraktionsordning ströljus, rena interferensfältet och göra fransarna tydliga och lätta att läsa. Steg 5: Finjustera posen för att minimera rester. Det sista steget är att placera och justera spegeln som testas. Med hjälp av interferometerns assisterade inriktningsområde, efter att initialt rikta in återkopplingsljuspunkten på spegeln som testas med huvudpunkten för CGH, växlar systemet till detektionsläge. Den operativa logiken vid denna tidpunkt varierar beroende på spegeltypen:
● Koaxiell asfärisk: Fokus ligger på att justera fransarna så att de blir så gles som möjligt. Genom finjustering minimeras motsvarande koma och kraft för att säkerställa perfekt inriktning mellan spegeln och den optiska axeln.
● Asfärisk utanför axeln: Logiken är något annorlunda, med fokus på att se till att ljuspunkten helt täcker området som testas samtidigt som RMS (root mean square error) minimeras. Slutsats: CGH-testning är ett spel av "från grovt till fint." Från "millimeternivå"-positioneringen av pinhole-inriktningen till "mikrometer-nivå"-konvergensen av extraljuspunkten, och sedan till "nanometer-nivå" finjustering för att minimera aberrationer, är varje steg av standardisering för den ultimata precisionen.
