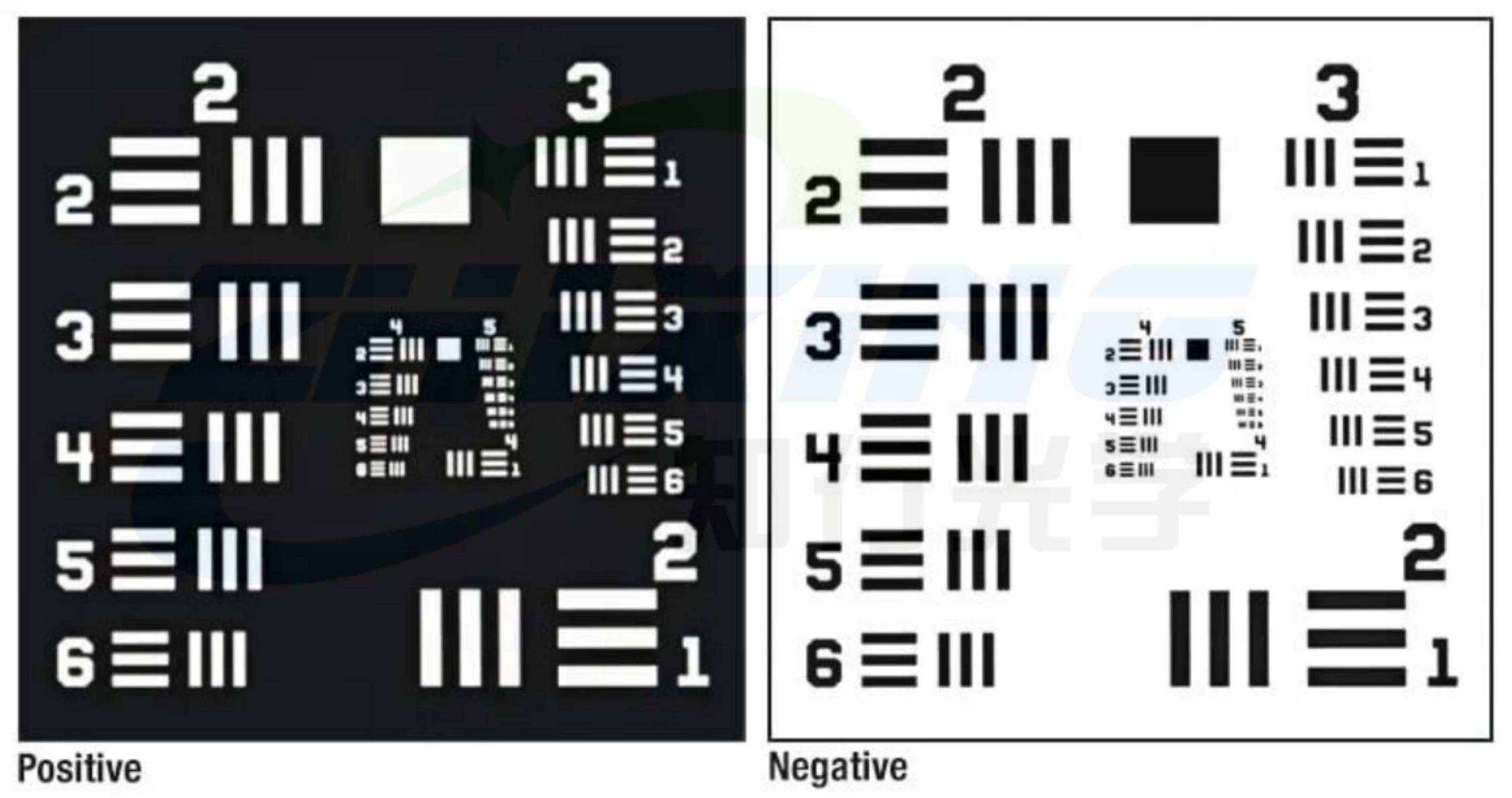

01 Vad är US Army Standard Resolution Target? US Army Standard Resolution Target (USAF 1951 Resolution Target) är ett av de mest använda verktygen för standardupplösningstestning inom den optiska industrin. Den använder ett standardiserat arrangemang av svarta och vita linjer för att hjälpa till att bestämma den minsta detalj som ett objektiv kan lösa.
Enkelt uttryckt: antalet linjer som en lins tydligt kan separera representerar dess upplösningsförmåga. Eftersom testmetoden är intuitiv och standardiserad har den amerikanska militärens standardupplösningstestbräda länge använts för:
◆ FoU-verifiering av optisk lins
◆ Testning av objektivets fabriksprestanda
◆ Utvärdering av bildsystems upplösning
◆ Kalibrering och acceptans av optoelektronisk utrustning. För avancerade linser har det blivit en oumbärlig teststandard.
02 Varför kan vi inte förlita oss enbart på vågfrontstestning? Vågfrontstestning kan bedöma den optiska kvaliteten på själva linsen, till exempel:
◆ Ytformsfel
◆ Aberrationskontroll
◆ RMS/PV-index.
Men i verkliga applikationer inkluderar den slutliga effekten på bildprestanda också:
◆ CCD/CMOS-pixelstorleksmatchning
◆ Sensorförpackningsfel
◆ Systemmonteringsnoggrannhet
◆ Faktiskt fokuseringsläge.
Med andra ord mäter vågfrontstest själva linsen, medan amerikanska militära standardtestningar verifierar hela det optoelektroniska systemet. Vad kunderna i slutändan bryr sig om är inte objektivets teoretiska parametrar, utan om systemet verkligen kan lösa måldetaljer. Det är just därför som amerikanska militära standardtester är oersättliga.

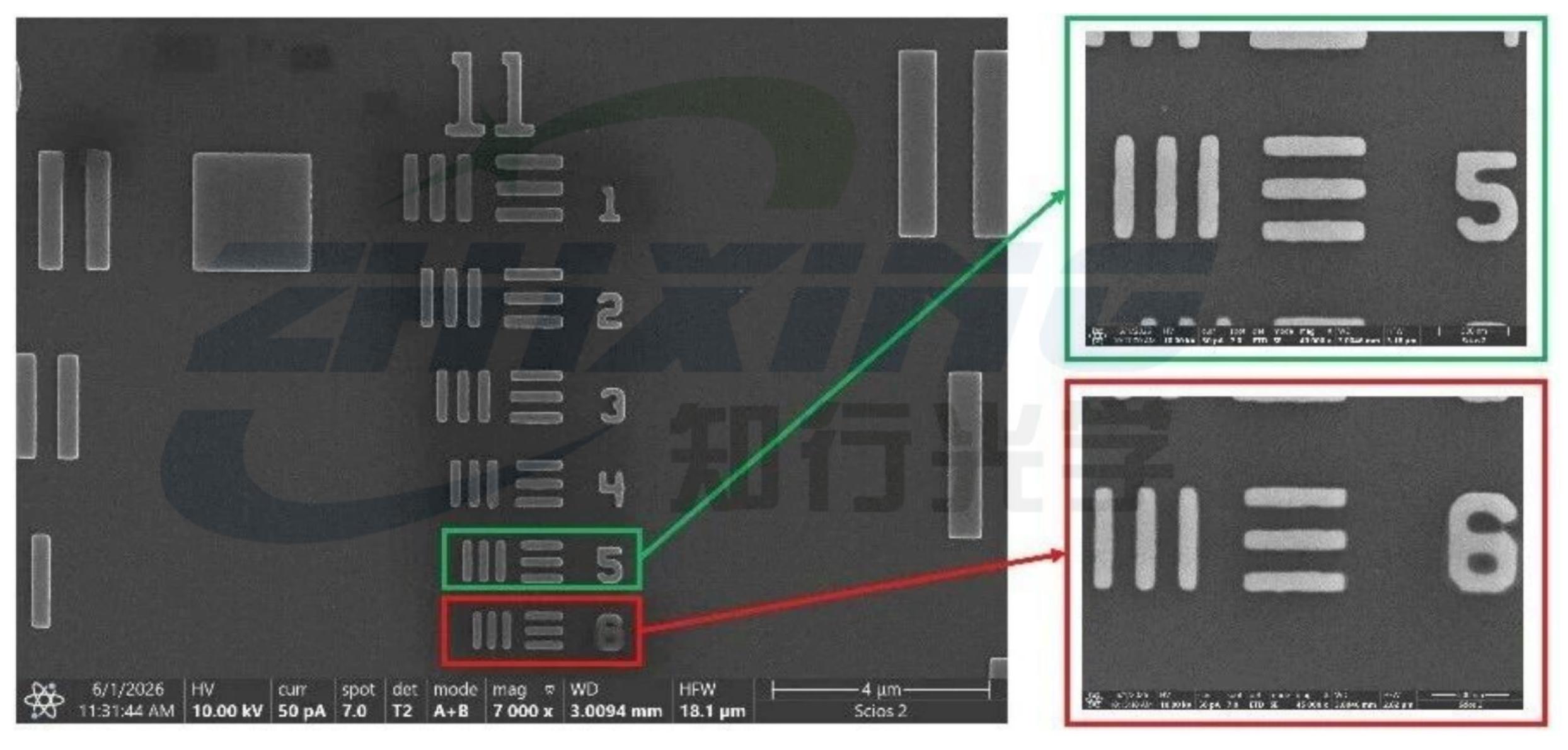

03. USAF Grupp 11: Utmana gränserna för 3500 linjepar. För att möta testbehoven för linser med ultrahög upplösning har Ningbo Zhixing Optics lanserat USAF Group 11-testmålet med ultrahög upplösning, som stöder upp till 3500 linjepar/mm. Detta innebär att den minsta linjebredden är nära 140 nm. Denna storlek närmar sig skalan för halvledarmikronanotillverkning. Den verkliga utmaningen är inte bara att "skapa" bilden, utan att säkerställa dess tillräcklig precision. Detta inkluderar:
◆ Extremt hög linjebreddskontrollprecision
◆ Tydlig och skarp kantkvalitet
◆ Stabil och pålitlig kontrastprestanda
◆ Helsideskontroll för bildkonsistens.
För: själva testmålet måste vara mer exakt än linsen som testas för att testresultaten ska vara meningsfulla.
04 Varför är avancerade linser alltmer beroende av US Military Standard 11-set testmål?
Eftersom objektivupplösningsförmågan fortsätter att förbättras, är traditionella testmål med låg förstoring inte längre tillräckliga för verifieringsbehov.
Speciellt i följande tillämpningsscenarier: ◆ Inspektion av halvledarskivor ◆AOI (automatisk optisk inspektion) ◆Högpixel industriella visionsystem ◆Utrustning för mikroskopisk bildåtergivning av forskningskvalitet Systemets förmåga att identifiera mindre defekter och rekonstruera finare strukturer beror ofta på: Systemets upplösning under verkliga förhållanden.
Högprecision US Military Standard 11-Set testmål är avgörande verktyg för att verifiera denna förmåga.
05 Ett tillförlitligt testmål avgör testets trovärdighet Många fokuserar på linser men förbiser lätt själva teststandarderna.
Faktum är att endast ett tillräckligt exakt upplösningsdiagram kan verkligen mäta objektivets ultimata prestanda.
Ningbo Zhixing Optics specialiserar sig på tillverkning av ultraprecision mikro/nanostrukturer, vilket ger hög kvalitet:
◆ US Military Standard Resolution Chart ◆Ultra-höga linje-par testmål ◆ Skräddarsydda testmönster med hög precision Ger mer tillförlitligt stöd för upplösningsverifiering för avancerade optiska system.
När objektivets prestanda närmar sig sina gränser måste teststandarderna också uppgraderas i enlighet med detta.
Den amerikanska militärstandarden 11 uppsättningar (3500 linjepar) av testmål med ultrahög upplösning är inte bara ett testverktyg, utan också en nyckelverifieringsstandard som förbinder "teoretisk excellens" och "klarhet i verkligheten".
