Ningbo Zhixing Optical Technology Co., Ltd.undersöker hurCGH nollkorrigerareförbättra noggrannheten i asfärstestningen genom att fungera som diffraktiva nolllinser, vilket hjälper optiska industrier att uppnå mer tillförlitliga mätresultat.
Asfäriska optiska komponenter blir allt viktigare i industrier som maskinseende, halvledarutrustning, precisionsinstrument, flygoptik och avancerade bildsystem. Till skillnad från traditionella sfäriska linser kan asfärer korrigera optiska fel mer effektivt samtidigt som systemets storlek och vikt minskas. Deras komplexa krökta ytor skapar dock även utmaningar vid inspektion och kvalitetsverifiering.
Traditionella testmetoder kämpar ofta för att mäta asfäriska ytor eftersom krökningen ändras kontinuerligt över linsen. Även små mätfel kan påverka prestandan hos det slutliga optiska systemet. Detta har skapat en växande efterfrågan på avancerad testteknik som kan ge högre precision med bibehållen effektivitet.
Ningbo Zhixing Optical Technology Co., Ltd. fokuserar på optiska precisionskomponenter och skräddarsydda optiska lösningar, inklusive kalibreringskort för maskinseende, linjaler för optiska glaslinjer, fotomasker och avancerade optiska mikro-nano-bearbetningsprodukter. Dess expertis inom optisk design och precisionstillverkning stödjer utvecklingen av teknologier som hanterar dessa mätutmaningar.

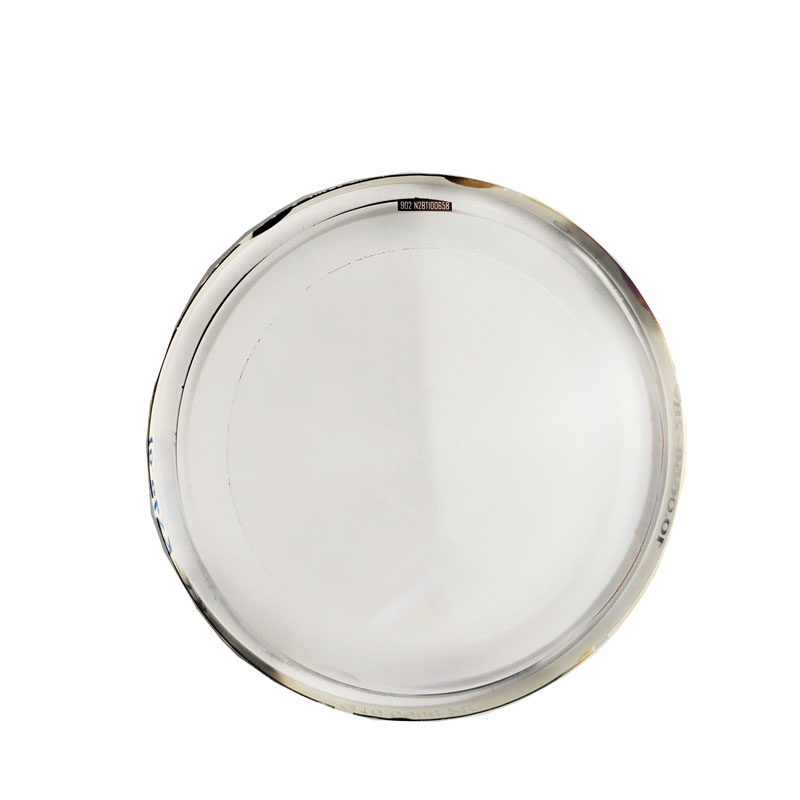

En datorgenererad hologram (CGH) nollkorrigerare är ett specialiserat optiskt element utformat för att kompensera för den unika formen på en asfärisk yta under testning. Enkelt uttryckt fungerar det som en anpassad optisk översättare som hjälper testutrustning att "se" en asfär som om den vore en standardreferensyta.
När en interferometer testar en sfärisk lins bildar det reflekterade ljuset naturligt ett förutsägbart mönster. Men när man testar en asfär blir den reflekterade vågfronten mycket mer komplicerad. Ett CGH-element introducerar ett exakt beräknat diffraktionsmönster för att modifiera ljusvägen, vilket gör att mätsystemet kan jämföra den faktiska ytan med den ideala designen.
Denna funktion tillåterCGH nollkorrigerareatt fungera som diffraktiva nolllinser (DNL), vilket skapar en kontrollerad optisk miljö där komplexa asfäriska former kan mätas med exceptionell noggrannhet.
En diffraktiv nolllins förlitar sig inte enbart på traditionell glaskrökning. Istället använder den mikroskaliga diffraktionsstrukturer skapade genom avancerad optisk bearbetning. Dessa strukturer manipulerar inkommande ljusvågor enligt ett designat mönster.
Arbetsprocessen kan förstås i tre steg:
| Teststadiet | Funktion hos DNL-teknik | Förmån |
|---|---|---|
| Optisk designberäkning | Skapar ett diffraktionsmönster som matchar den asfäriska ytan | Säkerställer noggrann mätförberedelse |
| Ljusvågskorrigering | Justerar teststrålen genom diffraktionseffekter | Minskar optiska mätfel |
| Ytjämförelse | Jämför uppmätta resultat med de ursprungliga designdata | Ger pålitlig kvalitetsutvärdering |
Jämfört med konventionella optiska kompensationsmetoder erbjuder CGH-baserade lösningar större flexibilitet eftersom diffraktionsmönstret kan anpassas för olika asfäriska geometrier.
Optiska system av hög kvalitet är mycket beroende av noggrann ytmätning. En liten avvikelse i en optisk komponent kan påverka bildens klarhet, positioneringsnoggrannhet eller systemstabilitet.
Till exempel, i maskinseendeutrustning, påverkar kalibreringsnoggrannheten direkt bildigenkänningsprestandan. I halvledarinspektionssystem påverkar optisk precision förmågan att upptäcka extremt små egenskaper. För forskningsinstrument säkerställer tillförlitlig mätning att optiska konstruktioner fungerar enligt förväntningarna.
Ningbo Zhixing Optical Technology Co., Ltd. kombinerar optiska systemdesignmöjligheter med precisionsbearbetningserfarenhet för att stödja skräddarsydda lösningar för olika applikationskrav. Företagets tekniska team har erfarenhet av optisk design, asfärisk ytbearbetning och CGH-produktion, vilket hjälper till att hantera de utmaningar som är involverade i avancerad optisk inspektion.
Antagandet av CGH-teknik ger flera praktiska fördelar:
Eftersom diffraktionsmönstret är utformat enligt den exakta ytformen, kan testprocessen identifiera små avvikelser mellan den tillverkade komponenten och den ursprungliga optiska designen.
Varje asfärisk yta kan ha olika parametrar. Till skillnad från standardtestverktyg kan CGH-lösningar utvecklas enligt specifika optiska krav, vilket gör dem lämpliga för olika precisionskomponenter.
Noggrann testning minskar upprepade justeringar under optisk produktion och hjälper ingenjörer att verifiera konstruktioner mer effektivt.
När optiska produkter blir mindre och mer sofistikerade, blir precisionsmättekniker väsentliga för att bibehålla konsekvent prestanda.
Efterfrågan på avancerad optisk mätning fortsätter att växa tillsammans med utvecklingen inom automation, intelligent tillverkning och högupplöst bildbehandling. Fler industrier går mot kompakta optiska system som kräver komplexa linsdesigner, vilket ökar vikten av tillförlitliga asfärstestmetoder.
ModernCGH nollkorrigerarege ett praktiskt tillvägagångssätt genom att kombinera datordesignad diffraktionsteknik med optisk precisionstillverkning. De överbryggar gapet mellan teoretisk optisk design och verklig produktionsinspektion, vilket gör att ingenjörer kan utvärdera komplexa ytor med större tillförsikt.
Framtida utveckling inom optisk bearbetning, beräkningsdesign och mikro-nanotillverkning förväntas ytterligare förbättra kapaciteten för diffraktiv optisk testning. Teknologier som kalibreringstavlor för maskinseende, precisionsmål och optiska mätkomponenter kommer att fortsätta att spela en viktig roll för att stödja dessa framsteg.
När optiska system fortsätter att utvecklas är noggrann mätning fortfarande en nyckelfaktor för att uppnå tillförlitlig prestanda. CGH-baserad diffraktiv nolllinsteknologi ger en effektiv lösning för att testa utmanande asfäriska komponenter, vilket gör avancerad optisk inspektion mer tillgänglig och praktisk.
Med sitt fokus på optiska enheter, precisionsbearbetning och skräddarsydda lösningar fortsätter Ningbo Zhixing Optical Technology Co., Ltd. att bidra till utvecklingen av optisk teknologi. Dess produkter, inklusiveCGH nollkorrigerare, Machine Vision Calibration Boards, Optical Glass Line Linjaler och Photomasks, återspeglar företagets åtagande att stödja högre standarder inom modern optisk mätning och tillverkning.
