Inom den optiska tillverkningsindustrin har många som arbetar med cylindriska linser stött på detta besvärliga ögonblick: en säljare har precis fått en kunds cylindriska linsritning, eller så har FoU precis avslutat designen av en ny lins, bara för att lämna över den till process- eller testingenjören. Alla samlas runt teckningen och undrar oundvikligen:
"Vilken CGH-modell ska den här cylindern paras ihop med för testning?"
"Vilken riktning beräknas dess Fno? Hur matchar jag interferometern för att undvika översvämning?"
Att välja en cylindrisk CGH har verkligen alltid varit en teknisk uppgift. Du måste beräkna krökningsradien, bestämma generatrisriktningen och överväga interferometerns bländare. Manuella beräkningar är tidskrävande och riskerar att göra fel.
Att testa borde inte vara så smärtsamt.
För att alla ska kunna säga hejdå till eran av att "blint gissa" modellen från ritningar, har vi utvecklat en intelligent cylindrisk CGH-programvara för automatisk urval.
Nu behöver du inte längre sålla igenom tjocka parametermanualer eller utföra komplexa geometriska härledningar. Du behöver bara bli en "fill-in-the-blank"-expert på en sekund genom att skriva in kärndata från dina ritningar:
Cylinderform och konvexitet (yta eller linje? konkav eller konvex?)
Krökningsradie
Ljustransmissionsdimensioner i två riktningar (längs generatrisen och vinkelrätt mot generatrisen)
Resten hanteras av programvaran. Klicka på "OK" och systemet kommer automatiskt att fastställa och korrekt rekommendera den mest lämpliga CGH-modellen och det bästa Fno-matchningsschemat!
I den här artikeln tar vi dig genom en praktisk upplevelse med detta "valverktyg", och ser hur det förenklar det komplexa förberedelsearbetet för cylinderinspektion till att bara "mata in fyra parametrar".
Urvalswebbplats
http://www.zhixingoptics.com/xuanxing
Urvalsgränssnitt

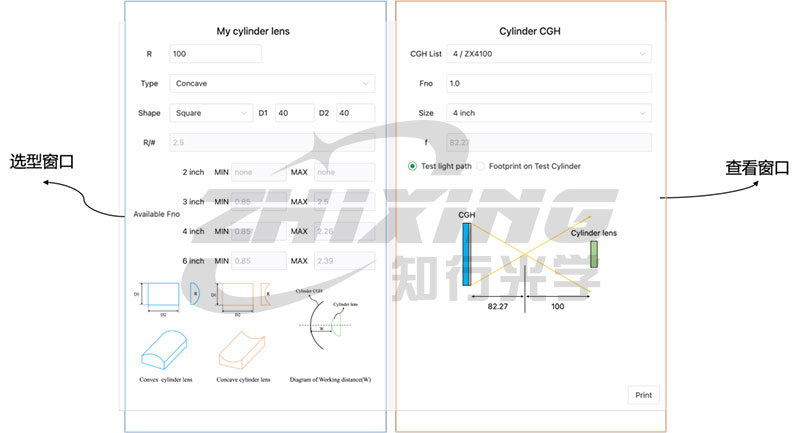

Efter att ha angett URL:en visas gränssnittet som visas i figur 1, som innehåller två fönster.
Den blå rutan till vänster är urvalsfönstret, vars huvudsakliga funktion är att mata in cylindriska parametrar, inklusive R-värde, konvexitet (Typ, som kan växlas mellan Konkav och Konvex), form (Form, som kan växlas mellan kvadrat, cirkel och ellips) och storlek;
Den gula rutan till höger är visningsfönstret, främst för att se de modeller som säljs av vårt företag och punkttäckningen av den asfäriska ytan som ska testas;
Figur 1: Övergripande gränssnittsdiagram för urvalsverktyget
I. Urvalsfönster
Den blå rutan till vänster är urvalsfönstret, som har två huvudfunktioner:
◆Funktion 1: Mata in parametrar för cylindriska spegel
R: Den cylindriska spegelns krökningsradie. Ange ett absolut värde.
Typ: Välj antingen konkav eller konvex.
Form: Välj formen på den cylindriska spegeln (rektangulär eller elliptisk; kvadrat och cirkel är speciella former av rektangel respektive ellips).
D1: Bländare med krökningsriktning.
D2: Bländare utan krökningsriktning.
R/#: F/# för den cylindriska spegeln. Detta kan inte anges; den beräknas automatiskt.
W: När Convex väljs för Typ, måste arbetsavståndet (axiellt avstånd CGH från cylinderns spets) anges. Av säkerhetsskäl rekommenderas det att ställa in avståndet till 10 mm eller mer.
◆Funktion 2: Utgångsföreslagna Fno-intervall för olika storlekar

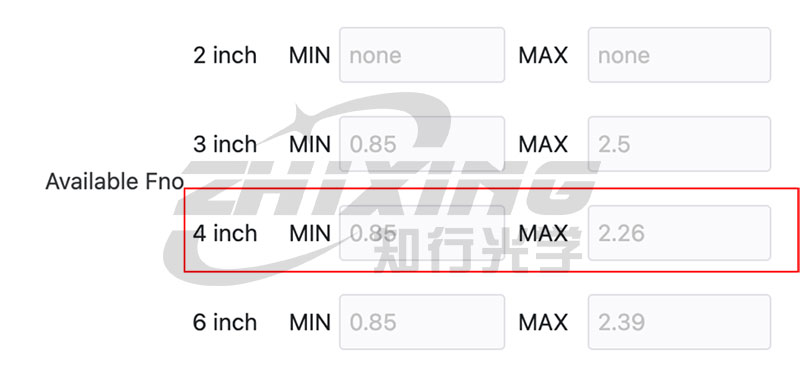

Efter att ha matat in relevanta parametrar för den cylindriska linsen kommer programvaran att mata ut föreslagna Fno-intervall för olika storlekar. Om parametrarna för den cylindriska linsen som ska testas anges i urvalsrutan i figur 1, kommer urvalsprogrammet att mata ut de föreslagna Fno-intervallen som visas i figur 2:
För 2-tumsobjektiv kommer "ingen" att visas, vilket indikerar att det inte finns några tillgängliga modeller för 2-tumsobjektiv. Modeller för 3-tums, 4-tums och 6-tums linser är alla tillgängliga.
För 3-tumsskärmar sträcker sig Fno från 0,85 till 2,5. Med hänvisning till tabellen i bilaga 1 finns tre modeller tillgängliga för 3-tumsskärmar: ZX3100, ZX3150 och ZX3200.
För 4-tumsskärmar varierar Fno från 0,85 till 2,26. Med hänvisning till tabellen i bilaga 1 finns tre modeller tillgängliga för 4-tumsskärmar: ZX4100, ZX4150 och ZX4200.
För 6-tumsskärmar varierar Fno från 0,85 till 2,39. Med hänvisning till tabellen i bilaga 1 finns tre modeller tillgängliga för 6-tumsskärmar: ZX6100, ZX6150 och ZX6200.
Figur 2: Rekommenderat modellval

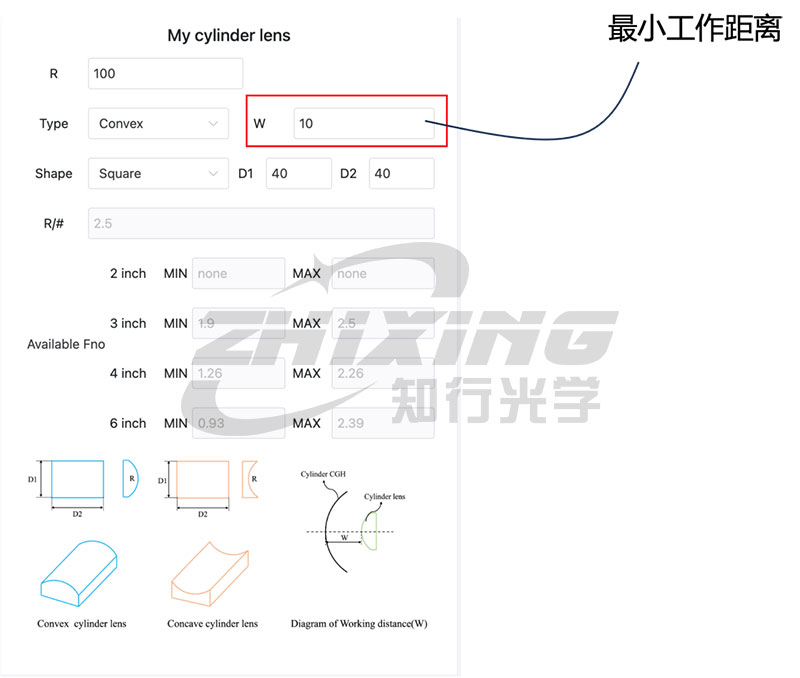

Ovanstående visar valet av en konkav yta. Om en cylindrisk yta med samma parametrar ändras till en konvex yta är urvalsgränssnittet som följer. W är det minsta avståndet mellan den grafiska CGH-ytan och den fasta punkten på den konvexa ytan (det rekommenderas att vara mer än 10 mm).
Figur 3: Gränssnitt för val av konvex yta
För 2-tumsskärmar "ingen", vilket anger inga tillgängliga modeller.
För 3-tumsskärmar sträcker sig Fno från 1,9 till 2,5. Med hänvisning till bilaga 1 kan 3-tumsmodellen ZX3200 väljas.
För 4-tumsskärmar sträcker sig Fno från 1,26 till 2,26. Med hänvisning till bilaga 1 kan 4-tumsmodellerna ZX4150 och ZX4200 väljas.
För 6-tumsskärmar sträcker sig Fno från 0,93 till 2,39. Med hänvisning till bilaga 1 kan 6-tumsmodellerna ZX6100, ZX6150 och ZX6200 väljas.
II. Visa fönster
Den gula rutan till höger är vyfönstret, som har två huvudfunktioner:
◆Funktion 1: Visa tillgängliga modeller baserade på det rekommenderade Fno-intervallet till vänster.

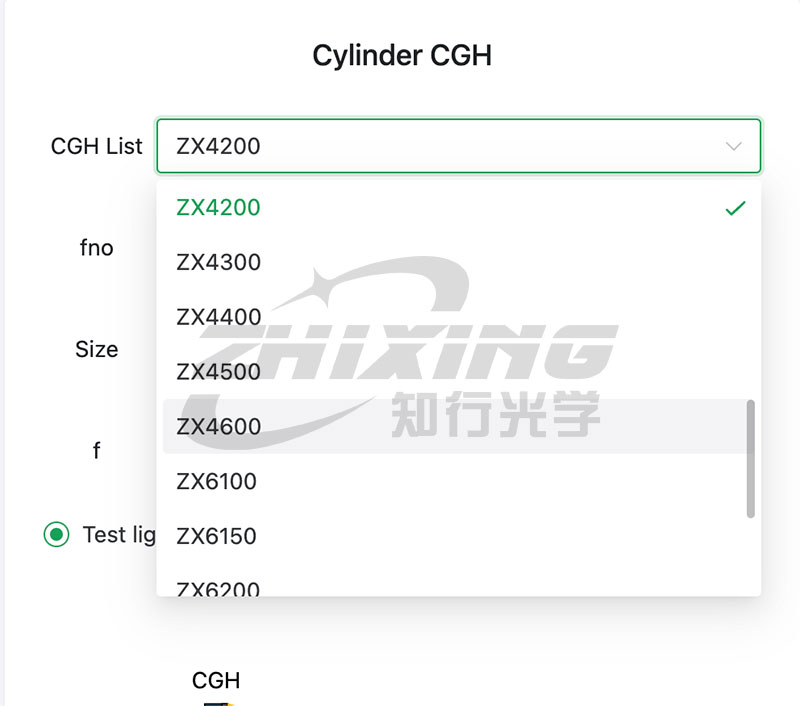

I det här exemplet väljs ZX4200 från rullgardinsmenyn i kolumnen CGHlist. Fno, Size och F beräknas automatiskt.
Figur 4: Rullgardinsfönster för modell
Du kan se två diagram:

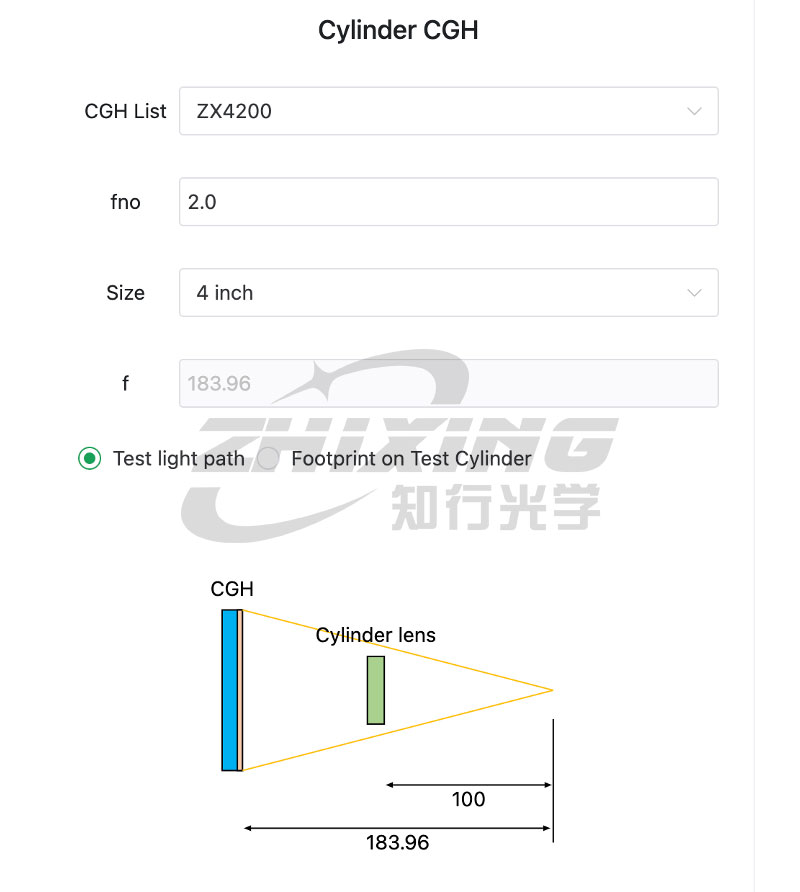

1) Optisk vägdiagram (inklusive avståndsinformation), som visas i figur 5:
Figur 5: Testa optisk vägdiagram

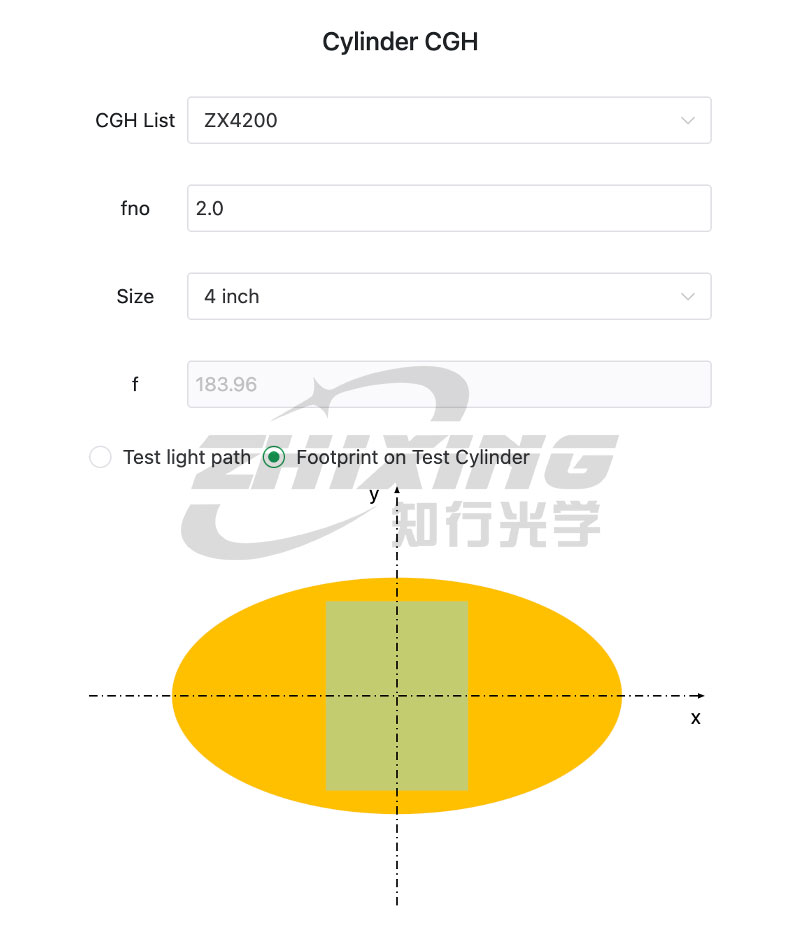

2) För den konkava ytan i figur 1 visas punkttäckningen för de tre modellerna (ZX4100, ZX4150, ZX4200) av den 4-tums cylindriska CGH i figur 6. Längst ner visas ett energiförhållande. Ju mindre värdet är större än 1, desto fler pixlar kan detekteras och desto högre upplösning. Bland de tre modellerna har ZX4200 det minsta energiförhållandet (1,26), vilket är högre än de två andra modellerna.
Figur 6: Täckningskarta för ljuspunkter
◆ Funktion 2: Visa anpassade modeller

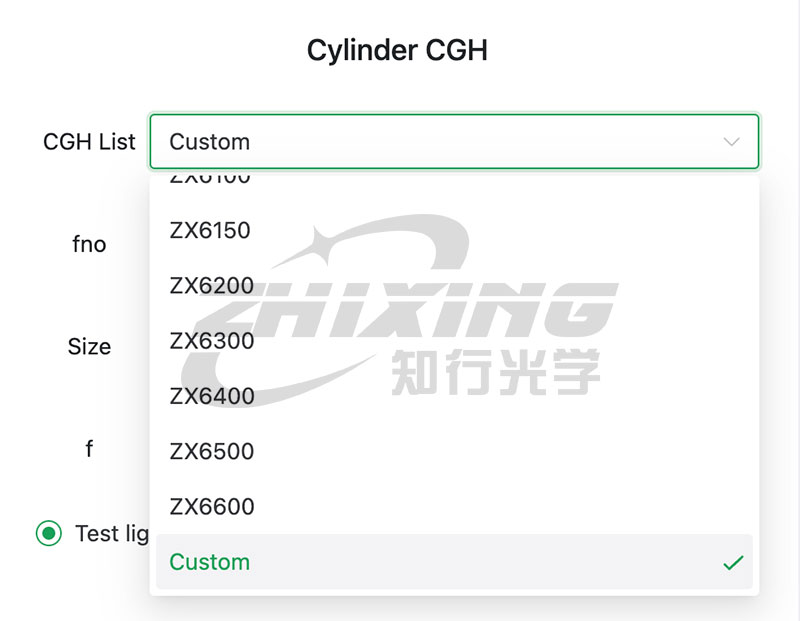

Om de föreslagna modellerna till vänster ligger utanför vår produktmodelllista, till exempel ett föreslaget Fno mellan 4,3 och 4,6, och vårt företag inte har ett Fno i detta sortiment, måste du anpassa det. Välj "Custom" i kolumnen CGHlist, som visas i figur 7:
Figur 7: Välja en anpassad modell

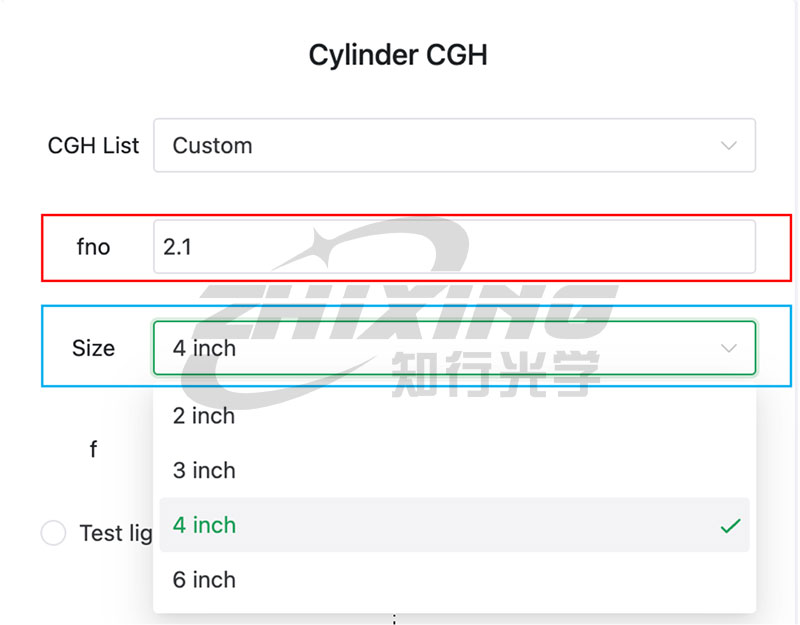

Ange fno i den röda rutan och välj modell i den blå rutan. I det här exemplet är det rekommenderade intervallet för 4-tums Fno [1,35 2,37]. Du kan definiera fno=2.1.
Figur 8: Exempel på ett anpassat fönsterinmatningsobjekt
Baserat på det anpassade modellnumret kan du se det optiska vägdiagrammet och ljusfläcktäckningsdiagrammet för att avgöra om den cylindriska linsen kan testas med den anpassade modellen.
Bilaga 1: Lista över cylindriska CGH-modeller
Modellnamn Förklaring: ZX-ABCD: A: Representerar storleken på den cylindriska CGH; BCD: Representerar Fno för den cylindriska CGH.
Exempel 1: ZX4200 Modell: 4 tum; Fnr: 2,0
Exempel 2: ZX6100 Modell: 6 tum; Fnr: 1,0
En lista över CGH-modeller i olika storlekar är följande:

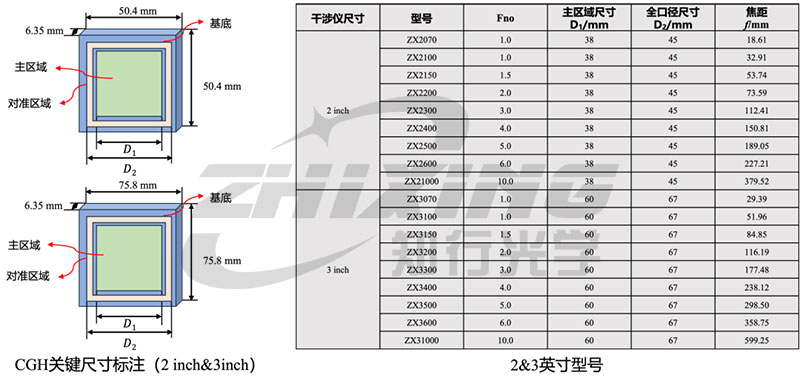

Tabell 1: Nyckelparametrar för 2-tums och 3-tums cylindrisk CGH

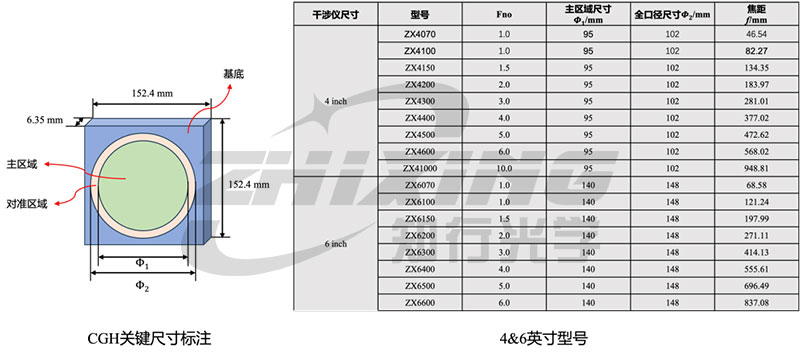

Tabell 2: Nyckelparametrar för 4-tums och 6-tums cylindrisk CGH
