I. The Invisible Surface Shape Killer: Den ofrånkomliga "Projection Distortion"
När man diskuterar precisionskorrigeringen av CGH (Computational Hologram), blandar många kollegor lätt ihop två begrepp: det ena är den geometriska distorsionen som orsakas av designen av den optiska banan, och den andra är det direkta skrivpositionsfelet för själva litografiutrustningen. I verkligheten är det här två helt olika "bakom-kulisserna-förare".
Direktskrivpositionsfel hänvisar till den fysiska positionsavvikelsen som orsakas av mekanisk rörelse eller koordinatstygn under gravering i nanoskala i en litografimaskin eller direktskrivsteg med elektronstråle. Detta testar maskinvarukapaciteten hos tillverkningsutrustningen.
Den distorsion vi kommer att fokusera på idag finns helt och hållet inom den optiska vägdesignen av CGH.
Vid inspektion av asfäriska eller fria ytor av hög ordning producerar strålen som projiceras på CGH-substratet naturligt en geometrisk olinjär sträckning eller kompression som liknar en "funhouse-spegel", på grund av de stora vinklarna, icke-axiella egenskaperna hos den optiska vägdesignen. När väl denna designförvrängning existerar kommer den att orsaka "spatial deformation" av diffraktionsfransarna på CGH.
1. Kärnan i vågfrontstransformation och koordinattransformation
Kärnuppgiften för CGH är att omvandla den standard sfäriska vågen (eller plan våg) som utmatas av interferometern till en vågfront som perfekt matchar den asfäriska ytan som mäts. För att uppnå denna komplexa vågfrontstransformation bildas ett komplext, olinjärt mappningsförhållande mellan de individuella pixlarna på interferometerdetektorn och deras faktiska positioner på den uppmätta ytan.
2. Visuella manifestationer av projektionsförvrängning
Denna olinjära mappning leder direkt till projektionsförvrängning. Vid teknisk inspektion visar det sig visuellt som en förvrängning av geometrin hos den uppmätta komponenten i resultaten. Till exempel:
◆En spegel som faktiskt är cirkulär visas som en ellips i de interferometriska testresultaten;
◆En spegel som faktiskt är fyrkantig visas som en trapets i resultaten.
Kvantitativt exempel: Studier visar att för asfäriska ytor med stora avvikelser kan "förstoringsavvikelsen vid olika radiella positioner" orsakad av CGH-avbildningsdistorsion nå maximalt 2,7:1! Denna storlek överstiger vida toleransintervallet för vanliga optiska komponenter.
3. Fatal negativ inverkan på aberrationsanalys
Denna förvrängning förvränger inte bara ytbilden, utan mer allvarligt, den förvandlar låga ordningsavvikelser till betydande avvikelser av hög ordning. Detta betyder att den ytfelsanalys som interferometern tillhandahåller är fundamentalt felaktig. Att använda dessa felaktiga data för att vägleda CNC-poleringsmaskiner kommer att leda till felaktiga beslut om formkorrigering.

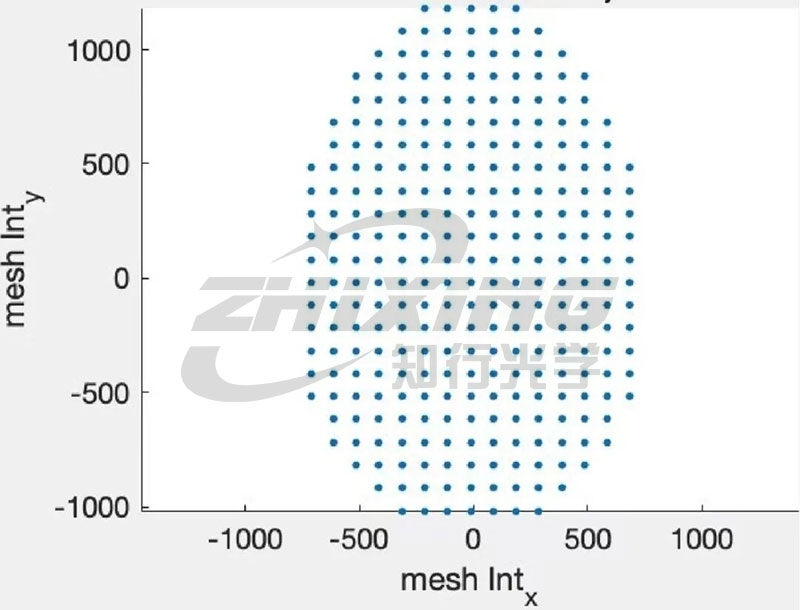

Interferometerdetektering av punktfördelning i ett mönster

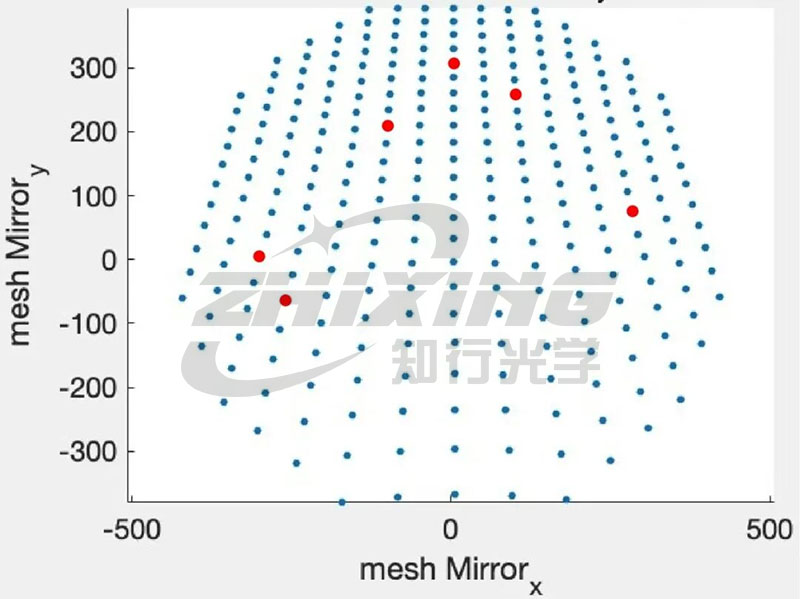

Punktfördelning på den asfäriska ytan som ska mätas
II. Avvisa ineffektiv polering: Distorsionskorrigering är den enda nyckeln till att övervinna flaskhalsar vid asfärisk ytbearbetning
Vid ultraprecisionstillverkning kan okorrigerad distorsion vid inspektionskällan utlösa en dödlig kedjereaktion:
1. Oförmåga att konvergera ytform: På grund av införandet av högre ordningens aberrationer ökar felet hos komponenter i specifika frekvensband istället för att minska med varje poleringscykel, vilket leder till en ond cirkel i bearbetningen.
2. Bortkastad maskintid: CNC-poleringsmaskiner spenderar en betydande tid på att "reparera" icke-existerande, förvrängda fel, vilket resulterar i extremt lågt maskinutnyttjande.
3. Skarp minskning av utbytet: För asfäriska ytor med hög numerisk apertur (NA) eller komplexa friformsytor, kan till och med små geometriska deformationer göra att hela det optiska systemet inte uppfyller prestandakraven.
Kort sagt, CGH-inspektion utan distorsionskorrigering ger bara en förvrängd ytformsbild. Endast genom rigorös distorsionskorrigering, grundlig korrigering av den olinjära koordinattransformationen som orsakas av fysikaliska principer, kan ytformdata som mäts av interferometern vara korrekta. Först då kan verktygsmaskinen "peka och skjuta" och uppnå verkligt exakt kompensation.

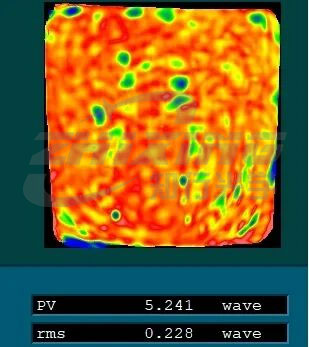

Testa data före distorsionskorrigering (spegeln är fyrkantig).

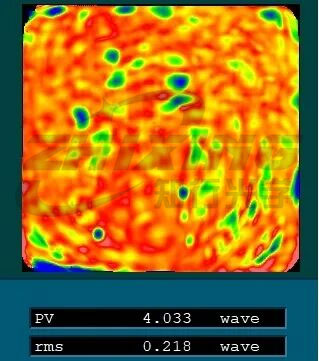

Testdata efter distorsionskorrigering (spegeln är kvadratisk).
III. Sträva efter absolut precision samtidigt som du strävar efter ultimat effektivitet

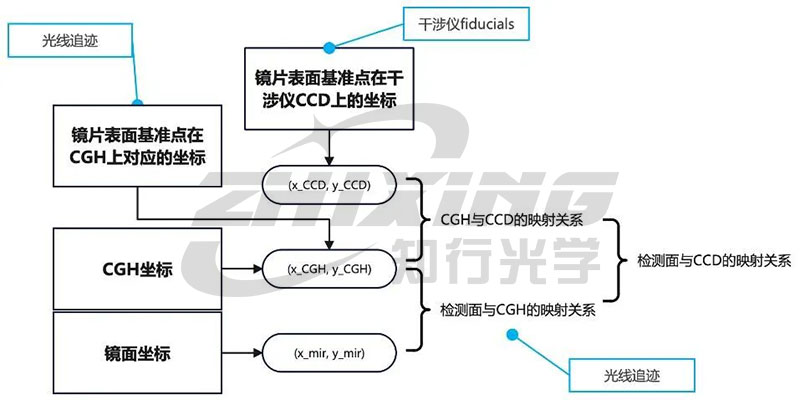

Tidigare tvekade många optiska tillverkare att implementera distorsionskorrigering eftersom traditionella metoder förlitade sig på högprecisionskoordinatmätmaskiner (CMM) för att mäta varje linje och punkt individuellt. Detta krävde inte bara betydande utrustningsinvesteringar utan innebar också en besvärlig och tidskrävande testprocess, med sekundär fastspänning som introducerade nya positioneringsfel. För att helt lösa denna industrismärta, reserverade vi markörer med fasta koordinater inom justeringsområdet som omger CGH-huvudområdet, och använde sedan avancerade strålspårningsalgoritmer för distorsionskorrigering på plats. Denna uppgradering integrerar distorsionskorrigering helt i den dagliga inspektionsprocessen:
◆ Eliminerar behovet av traditionella CMM, tar bort komplexa offlinemätningar och klämfel;
◆ Direkt geometrisk rekonstruktion baserad på strålspårning förbättrar avsevärt inspektions- och korrigeringseffektiviteten samtidigt som den säkerställer absolut korrigeringsnoggrannhet, vilket säkerställer att asfärisk ytinspektion med hög precision inte längre är en flaskhals för produktionskapaciteten på produktionslinjen.

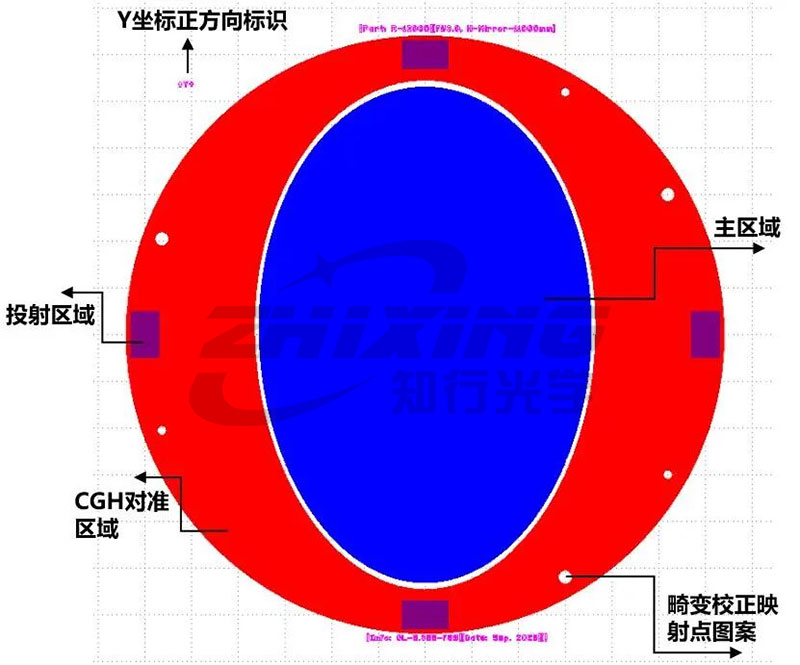

CGH övergripande layoutdiagram

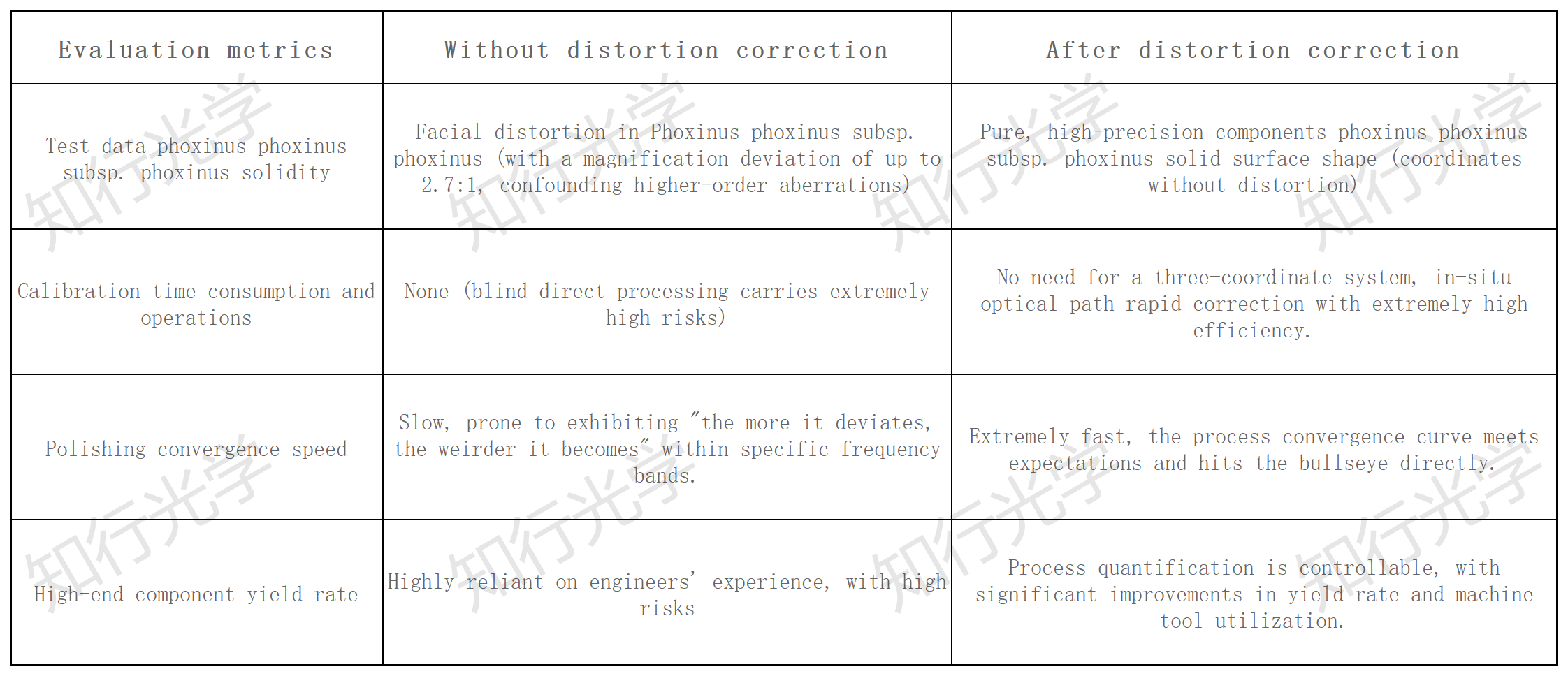

IV. Den dubbla striden om effektivitet och precision: Hur stor är skillnaden mellan att göra och inte göra kalibrering?
V. Välj högkvalitativa CGH för att säkerställa att varje poleringssteg är effektivt
Nästa fas av optisk precisionstillverkning handlar om absolut precision, men ännu viktigare, om kontroll av avfallsmängder och produktionseffektivitet.
Som din CGH-anpassningsexpert har varje CGH vi levererar inte bara mönsterkvalitet på mikronanonivå utan kommer också som standard med en högprecision och högeffektiv distorsionskorrigeringslösning. Vi använder teknisk innovation för att förenkla processer och öka precisionen i din verkstad.
Avvisa ineffektiv polering och säg adjö till bearbetningsavvikelser. Låt oss använda verkligt exakta och effektiva "linjaler" för att skydda din optiska bearbetning med hög precision!
