Filmfotomasker spelar en viktig roll i modern optisk produktion, halvledarmönster, PCB-utveckling och olika mikrotillverkningsprocesser. De fungerar som mönsterbärare med hög precision, vilket möjliggör noggrann ljusbaserad avbildning eller etsning på olika substrat. I den här artikeln kommer jag att förklara hur enFilm fotomaskfungerar, varför det är viktigt, och vilka tekniska parametrar gör våra lösningar frånNingbo Zhixing Optical Technology Co., Ltd.pålitlig. Tydlig struktur, lättläst språk och professionellt djup bibehålls genomgående.

Vad gör en filmfotomask till ett kritiskt verktyg vid tillverkning av mikromönster?

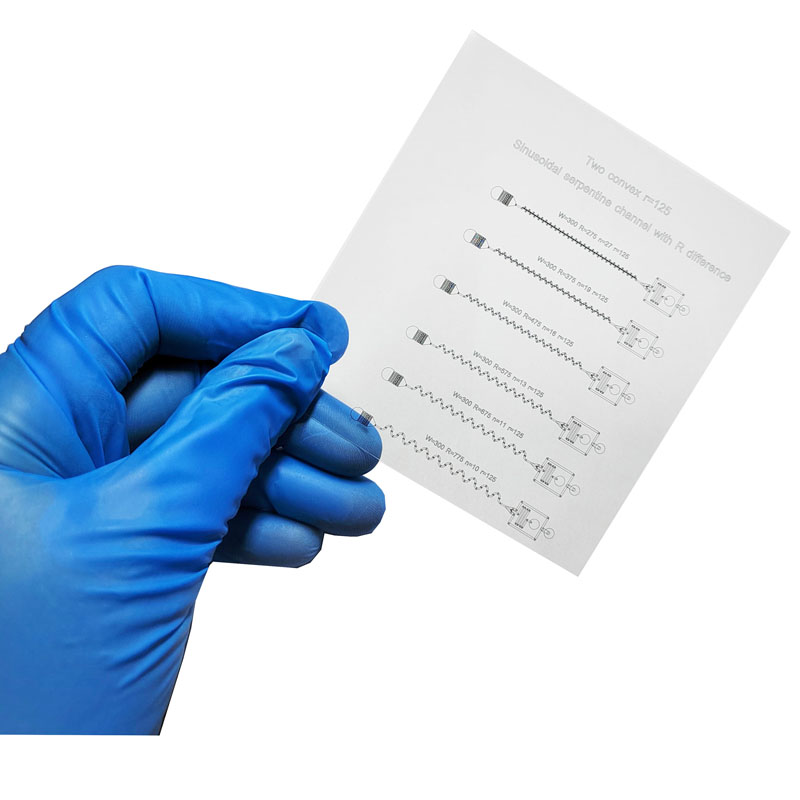

A Film fotomaskär en fotografisk film som innehåller mönster med hög densitet som används för att överföra bilder till wafers, glas eller PCB-substrat. Det säkerställer att de avsedda mikrostrukturerna förblir skarpa, konsekventa och repeterbara. När ljus passerar genom fotomasken, replikeras det exponerade mönstret exakt på fotoresistskiktet nedan, vilket möjliggör massproduktion med hög noggrannhet.

Dess betydelse ökar när industrier kräver snävare toleranser, snabbare produktionscykler och förbättrad mikroavbildningskvalitet.

Hur förbättrar filmfotomasker produktionsnoggrannheten och effektiviteten?

Filmfotomasker förbättrar noggrannheten, minskar processfel och möjliggör repeterbara mikromönster. De används ofta i:

• Halvledarprototyper

• PCB layout avbildning

• Mikrofluidchipdesign

• Optisk instrumentkalibrering

• Överföring av fina linjer

• Tillverkning av displaypaneler

Genom att bibehålla enhetlig densitet, kantskärpa och dimensionsnoggrannhet minskar de avsevärt mönsterförvrängning och förbättrar produktionsutbytet.

Vilka är nyckelspecifikationerna för vår filmfotomask?

Nedan är de kärnparametrar som tillhandahålls avNingbo Zhixing Optical Technology Co., Ltd., säkerställa professionell kvalitet:

Lista med produktspecifikationer

• Materialtyp:Högupplöst silverhalogenid eller polyesterbaserad film

• Upplösning:Upp till 20 000 dpi bildbehandling

• Densitetsområde:Dmax 3,5 – 5,0 (anpassningsbar)

• Linjebreddstolerans:±5 μm till ±10 μm

• Filmtjocklek:0,10 mm – 0,18 mm

• Mönsternoggrannhet:±0,01 mm

• Maximal storlek:Upp till 1000 × 1200 mm

• Ytskydd:Anti-repor & antistatisk beläggning

• Användningsområden:Halvledare, PCB, mikrooptik, precisionsbearbetning

Teknisk parametertabell

Dessa specifikationer ger precision i både industriell skala och laboratorienivå, vilket säkerställer stabil produktion för olika bildmiljöer.

Varför är högkvalitativa filmfotomasker viktiga för tillverkning?

Att använda förstklassiga filmfotomasker ger flera fördelar:

• Hög precision:Exakt linjedefinition för mikrostrukturer

• Kostnadseffektivt:Lägre produktionskostnad jämfört med glasfotomasker

• Flexibel och snabb:Snabb hantering av prototyper och anpassade mönster

• Stabil prestanda:Konsekvent exponering och minskad distorsion

• Bred kompatibilitet:Lämplig för UV-, LED- och laserexponeringssystem

För branscher där mikroskopisk noggrannhet avgör prestanda, välj en pålitlig fotomaskleverantör somNingbo Zhixing Optical Technology Co., Ltd.blir väsentligt.

Hur fungerar filmfotomasker under faktisk användning?

När den används i bildbehandlingssystem säkerställer en filmfotomask:

• Skarpa och skarpa kanter

• Hög kontrast under exponering

• Stabil mönsteröverföring även vid långvarig användning

• Låg felfrekvens vid repetitiv bearbetning

Dess prestanda påverkar direkt kapacitet, kretsfunktionalitet och optisk komponents klarhet.

FAQ Om Film fotomask

1. Vad är en filmfotomask och hur används den?

En filmfotomask är en mönstrad film som används för att överföra bilder eller mikrolinjer under exponeringsprocesser. Det fungerar genom att blockera eller sända ljus i specifika områden, vilket möjliggör exakt mönsterreplikering på wafers, PCB-kort eller optiska substrat.

2. Varför ska jag välja en filmfotomask istället för en glasfotomask?

En filmfotomask är mer kostnadseffektiv, snabbare att producera och idealisk för prototypframställning eller tillverkning med medelhög noggrannhet. Den ger hög upplösning och utmärkt densitet samtidigt som den förblir flexibel för anpassade mönster.

3. Hur länge håller en filmfotomask i daglig produktion?

Det beror på användningsförhållandena, men högkvalitativa fotomasker från Ningbo Zhixing Optical Technology Co., Ltd. erbjuder stark hållbarhet, stabila dimensionella prestanda och minimala repor, vilket säkerställer långvarig användbarhet.

4. Kan en filmfotomask uppnå mycket fina linjemönster?

Ja. Med upplösningar på upp till 20 000 dpi och linjebredder så små som 25 μm ger en filmfotomask utmärkt mikrolinjeprecision lämplig för krävande optiska och elektroniska applikationer.

Kontakta oss

För skräddarsydda filmfotomasklösningar, teknisk konsultation eller bulkoffert är du välkommen attkontakta Ningbo Zhixing Optical Technology Co., Ltd.Vårt professionella team ger snabb respons, stabil kvalitet och pålitligt samarbete.
