Inom det snabbt växande området optisk metrologi,CGH Cylinder Nollhar dykt upp som oumbärliga verktyg för precisionstestning och kalibrering av cylindriska och asfäriska ytor. Genom att ersätta komplexa mekaniska inställningar med datorgenererad holografi (CGH), möjliggör dessa nollkorrigerare ultraexakt ytverifiering i avancerade optiska system som teleskop, kameralinser och halvledarinspektionsinstrument. Den här artikeln utforskarhur, varför, ochvadgör CGH Cylinder Nulls avgörande för industrier som söker sub-mikron noggrannhet och kostnadseffektiva testlösningar, samtidigt som det lyfter fram den professionella excellens avNingbo Zhixing Optical Technology Co., Ltd., en ledande tillverkare inom detta område.
Vad är CGH Cylinder Nulls?
Hur fungerar CGH Cylinder Nulls och varför är de avgörande?
Produktparametrar och tekniska specifikationer
Tillämpningar och prestandafördelar
Om Ningbo Zhixing Optical Technology Co., Ltd.
FAQ – Allt du behöver veta om CGH Cylinder Noll
Sammanfattning och kontakta oss

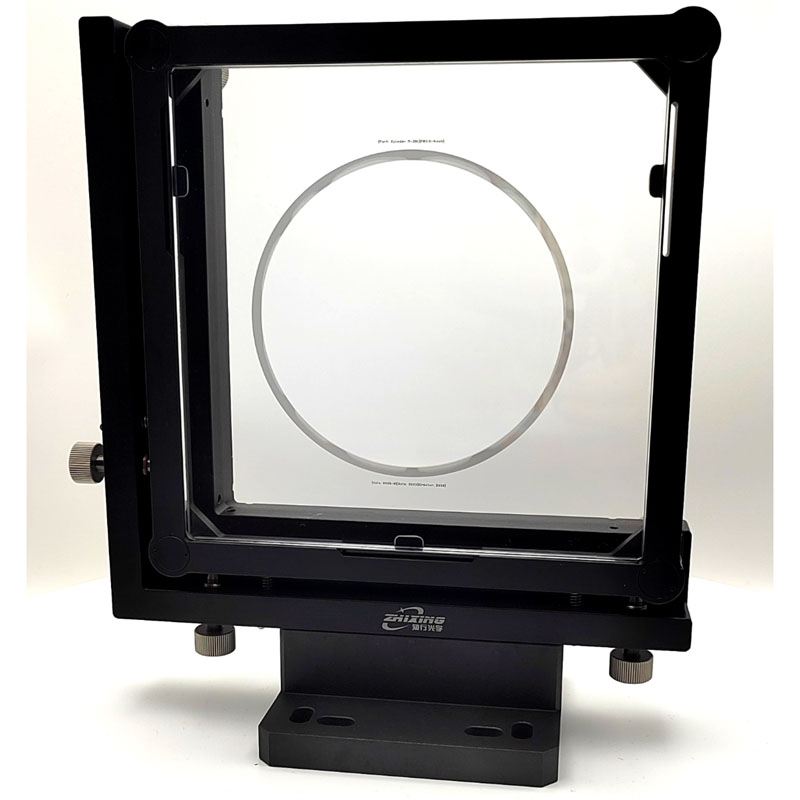

CGH Cylinder Nollär specialiserade holografiska optiska element utformade för att testa och verifiera ytformen på cylindriska eller asfäriska optiska komponenter. Istället för att förlita sig på traditionella mekaniska referensytor använder dessa enheter exakt beräknade hologram för att skapa en referensvågfront. När denna holografiska vågfront interagerar med en testyta, blir varje avvikelse från den ideala formen synlig som ett interferensmönster.
Resultatet är en omedelbar, högupplöst utvärdering av den optiska ytans noggrannhet, utan att kräva dyra mekaniska nolllinser.CGH Cylinder Nollta med digital precision i optisk testning – erbjuder flexibilitet, repeterbarhet och minimala installationsfel.
Arbetsprincipen för CGH Cylinder Nollligger i diffraktiv optik. Ett datorgenererat hologram är kodat med ett fasmönster som motsvarar den ideala formen på den cylindriska optiska ytan som testas. När en laserstråle passerar genom eller reflekteras från detta hologram, genererar den en vågfront som exakt matchar den teoretiska optiska formen.
När CGH-vågfronten och testytans vågfront överlappar varandra uppträder eventuella defekter som fransmönster. Dessa fransar tillåter optiska ingenjörer att upptäcka avvikelser i krökning, inriktning eller ytjämnhet med nanometerprecision.
De eliminerar behovet av dyra, tunga och ömtåliga nolllinser.
De förenklar testning av komplexa geometrier.
De levererar tillförlitliga data på kortare tid, vilket förbättrar produktionseffektiviteten.
De säkerställer sub-våglängdsnoggrannhet för industrier som flyg-, försvars- och precisionsoptik.
I en värld där noggrannhet definierar framgång,CGH Cylinder Noll tillhandahåller bryggan mellan designavsikt och verklig optisk prestanda.
Utförandet av enCGH Cylinder Nullberor på exakta tillverkningsstandarder. Nedan är nyckelspecifikationer som definierar kvalitet och prestanda:
| Parameter | Specifikation | Beskrivning |
|---|---|---|
| Material | Smält kiseldioxid / kvarts | Hög transparens och låg termisk expansion |
| Våglängdsområde | 405 nm – 1064 nm | Kompatibel med de flesta interferometrar |
| Ytnoggrannhet | λ/20 eller bättre | Säkerställer sub-nanometer precision |
| Diameterintervall | 25 mm – 300 mm | Anpassningsbar för olika optiska inställningar |
| Mönstertyp | Binär / Flernivå | Optimerad utifrån kundens önskemål |

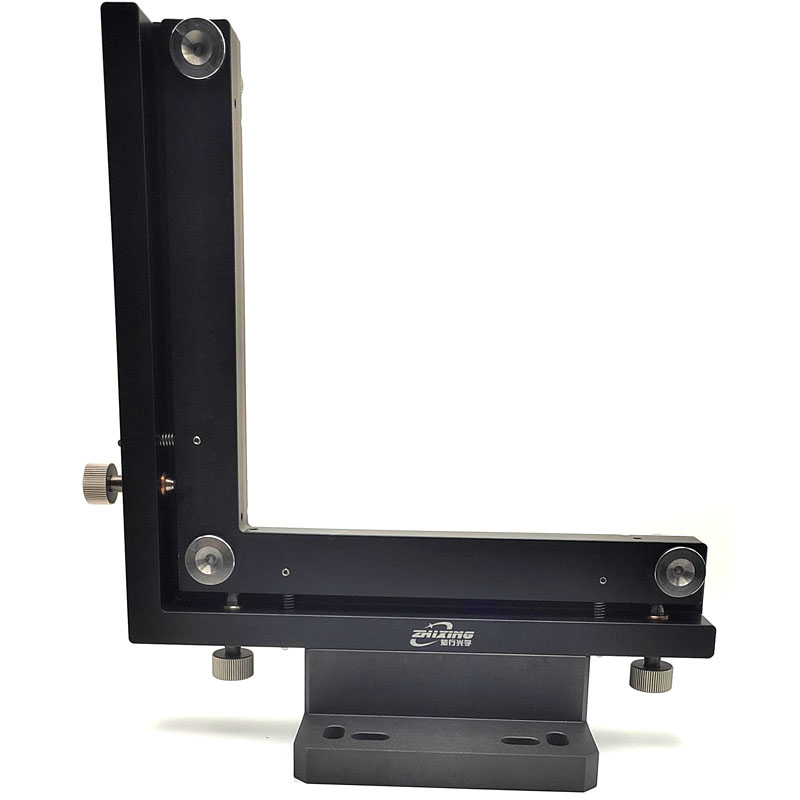

| Monteringsalternativ | Anpassad Fixtur / Tallrik | Flexibel integration med testsystem |
| Egendom | Värde | Anteckningar |
|---|---|---|
| Fasnoggrannhet | ≤ λ/50 | Hög trohet mot designvågfront |
| Diffraktionseffektivitet | ≥ 90 % | Säkerställer starka och rena interferensmönster |
| Driftstemperatur | -20°C till +80°C | Stabil i olika miljöer |
| Lagringsskick | Torrt, dammfritt | Skyddar den holografiska ytan |
| Inspektionskompatibilitet | Zygo, 4D, Trioptics Systems | Universellt kompatibel med stora märken |
VarjeCGH Cylinder Nullär designad och testad med spårbar kalibrering till internationella metrologistandarder, vilket säkerställer konsekvent noggrannhet och repeterbarhet.
CGH Cylinder Nollanvänds i olika optiska tillämpningar, inklusive:
Cylindrisk linsinspektion och inriktning
Asfärisk spegelverifiering
Kalibrering av optisk systemenhet
Halvledarskiva ytutvärdering
Produktionstestning av flygoptik
Precision– Uppnå noggrannhet på nanometernivå i vågfrontsanalys.
Effektivitet– Minska testtiden med 60 % jämfört med traditionella metoder.
Kostnadseffektivitet– Eliminera behovet av flera mekaniska nolllinser.
Flexibilitet– Lätt anpassad för olika optiska mönster.
Spårbarhet– Kompatibel med industristandardinterferometrar för enkel integrering.
Ningbo Zhixing Optical Technology Co., Ltd.är en globalt erkänd tillverkare som specialiserar sig på optiska testinstrument med hög precision, holografiska element och mättekniklösningar. Med årtionden av erfarenhet av optisk design och tillverkning har företaget byggt upp ett starkt rykte för innovation, tillförlitlighet och teknisk expertis inom områdetCGH Cylinder Nolloch holografisk metrologi.
Ningbo Zhixing Optical Technology Co., Ltd.är ett teknikföretag som fokuserar på forskning och utveckling av optiska enheter, såsom Machine Vision Calibration Board, Optical Glass Line Ruler, Photomask, och etc. Grundaren av företaget tog examen från den kinesiska Science Dean Chunguang Machinery Institute. Kärnforsknings- och utvecklingsteamet inkluderar flera läkare som tog examen från Changchun Institute of Optics and Electronics, Zhejiang University, Beijing Institute of Technology och andra kända inhemska optoelektroniska skolor.
Företagetkan slutföra det optiska systemets design, asfärisk ytbearbetning, asfärisk ytdetektor (CGH) produktion, utveckling av maskinvisionskalibreringskort och andra behov enligt kundens behov, i den asfäriska ytdetektorn (CGH) har oberoende immateriella rättigheter, vilket bryter monopolet för utländska motsvarigheter i denna teknik. I utvecklingen av kalibrering styrelser och många välkända företag hemma och utomlands för att upprätthålla ett långsiktigt samarbete. Vår företagskultur är att söka ny kunskap, att söka sanning från fakta, att etablera riktmärken med ljus, att etablera kontakt med produkter och att betjäna kunder uppriktigt.
Företagets produktionsanläggningar är utrustade med avancerad litografi, beläggning och interferometriska kalibreringssystem, vilket säkerställer att varje produkt uppfyller internationella standarder för optisk precision. Ningbo Zhixings team av optiska ingenjörer och metrologispecialister samarbetar nära med kunder för att leverera skräddarsydda lösningar för FoU-laboratorier, rymdinstitutioner och optiska tillverkare över hela världen.
F1: Vad används en CGH Cylinder Null till?
A1: Den används för att mäta och verifiera ytnoggrannheten hos cylindriska eller asfäriska optiska komponenter under tillverkning eller testning.
F2: Hur exakta är CGH Cylinder Nolls?
A2: Vanligtvis uppnår de en fasnoggrannhet på ≤ λ/50, vilket säkerställer ytverifiering under nanometer.
F3: Vilket våglängdsområde stöder de?
A3: De flesta CGH Cylinder Nolls fungerar inom 405–1064 nm, kompatibla med olika interferometrar.
F4: Kan jag anpassa designen?
A4: Ja. Ningbo Zhixing Optical Technology Co., Ltd. erbjuder helt anpassade mönster, diametrar och monteringsalternativ.
F5: Är de kompatibla med vanliga interferometrar?
A5: Absolut. De kan integreras med Zygo, 4D och andra standardsystem.
F6: Vilka material används för tillverkning?
A6: Smält kiseldioxid eller kvarts används för att säkerställa termisk stabilitet och optisk klarhet.
F7: Hur lagras eller underhålls CGH Cylinder Nulls?
A7: Förvara dem i en torr, dammfri miljö och hantera med rena handskar för att skydda det holografiska mönstret.
F8: Hur förbättrar de produktionseffektiviteten?
S8: De minskar avsevärt installationstiden och eliminerar behovet av flera mekaniska referensoptik.
F9: Är de lämpliga för miljöer med hög temperatur?
A9: Ja, de flesta konstruktioner är stabila mellan -20°C och +80°C.
F10: Var kan jag beställa CGH Cylinder Nulls?
S10: Du kan kontakta direktNingbo Zhixing Optical Technology Co., Ltd.för förfrågningar, offerter och tekniska konsultationer.
I dagens konkurrensutsatta optiska tillverkningsmiljö,CGH Cylinder Nollförändrar hur precisionsoptik testas och valideras. Genom att tillhandahålla digital noggrannhet, kostnadsbesparingar och driftseffektivitet utgör de ett viktigt steg framåt för optisk ingenjörskonst.
Ningbo Zhixing Optical Technology Co., Ltd.står som en pålitlig partner för företag som söker anpassade optiska testlösningar som uppfyller de högsta internationella standarderna. Oavsett om du behöver standard holografiska nollor eller skräddarsydda konstruktioner för unika optiska system, tillhandahåller deras expertteam komplett teknisk support.
📩KontaktaOss:
För teknisk konsultation, produktanpassning eller massbeställningar avCGH Cylinder Noll, vänligen kontakta det professionella teamet påNingbo Zhixing Optical Technology Co., Ltd.via deras officiella hemsida eller e-post. Upplev precision, tillförlitlighet och innovation i varje optisk lösning.
