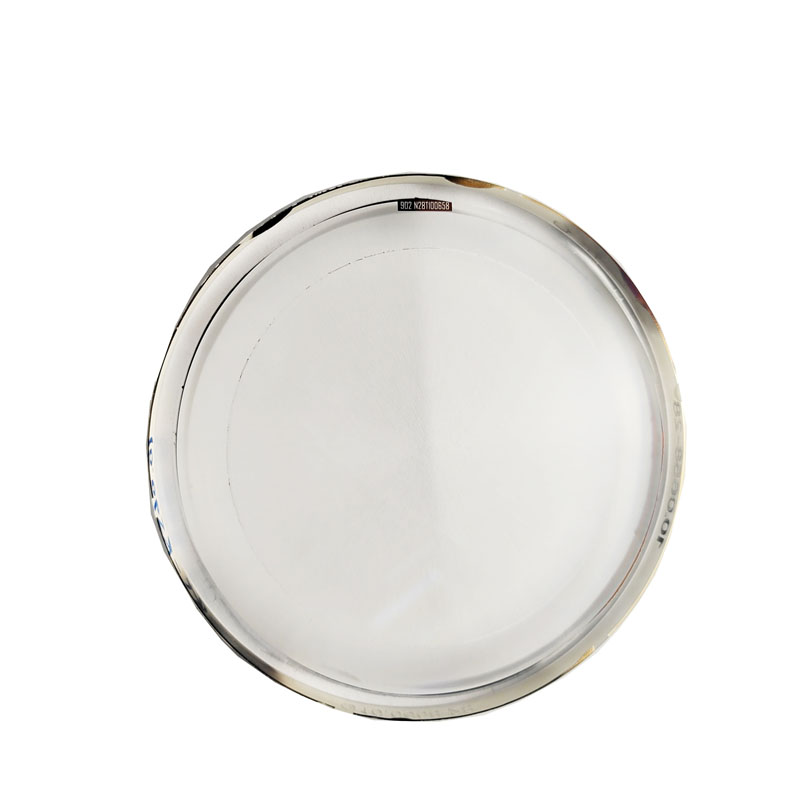

CGH nollkorrigerare(Computer-Generated Hologram Null Correctors) är avancerade optiska testenheter som används för att mäta och korrigera aberrationer i optiska precisionssystem, såsom asfäriska och friformade linser eller speglar. De använder diffraktionsbaserad teknologi för att generera vågfronter som perfekt matchar den idealiska formen på den optiska komponenten som testas, vilket möjliggör mycket noggrann nolltestning.
CGH Noll Correctors fungerar genom att använda ett datorgenererat hologram – ett precisionsdiffraktionsgitter – för att producera en referensvågfront. När laserljus passerar genom CGH diffrakterar det för att skapa en vågfront som motsvarar inversen av den förväntade aberrationen hos testoptiken. Eventuella avvikelser mellan denna referensvågfront och den faktiska vågfronten som reflekteras från testytan fångas upp av en detektor, såsom en interferometer. Dessa avvikelser analyseras för att kvantifiera fel i den optiska ytan.
Viktiga arbetsprinciper inkluderar:
Vågfrontsmatchning: CGH genererar en anpassad vågfront som "nollställer" den ideala formen på testoptiken, vilket gör den reflekterade vågfronten till en platt eller enkel sfärisk referens för enkel mätning.
Diffraktionsbaserad kalibrering: Hologrammet är utformat med exakta mönster som riktar ljus i specifika ordningar, med den första diffraktionsordningen som används för testning.
Högupplöst felmappning: Interferometriska data ger detaljerade ytfelprofiler, vilket möjliggör korrigerande polering eller inriktning.
VårCGH nollkorrigerareär konstruerade för maximal precision och kompatibilitet med industristandardinterferometrar. Nedan är de viktigaste produktparametrarna:
Nyckelfunktioner:
Diffraktionseffektivitet > 35 % i första ordningen
Subnanometer vågfrontsnoggrannhet
Kompatibel med våglängder på 632,8 nm (HeNe-laser) eller 1064 nm (IR-laser)
Skräddarsydd för varje specifik optik
Material: Smält kiseldioxid eller kvartssubstrat
Storleksområde: 25 mm till 500 mm diameter
Parametertabell:
| Parameter | Specifikation |
|---|---|
| Vågfronts noggrannhet | < λ/50 RMS (λ = 632,8 nm) |
| Inriktningstolerans | < 10 bågsekunder i tilt och decentrering |
| Linjeplaceringsnoggrannhet | < 50 nm |
| Laserkompatibilitet | HeNe, IR eller synliga laserkällor |
| Driftsavstånd | Anpassningsbar från 50 mm till 2000 mm |
| Ytkvalitet | 10-5 repa-gräva |
CGH nollkorrigerare är viktiga inom flyg-, astronomi- och avancerade bildindustrier för att validera stora teleskop, EUV litografioptik och precisionsspeglar. Deras förmåga att testa komplexa optiska ytor utan fysiska nolllinser gör dem mångsidiga och kostnadseffektiva.
Våra produkter kombinerar årtionden av optisk ingenjörsexpertis med toppmoderna tillverkningsprocesser för litografi. Varje CGH är noggrant designad och verifierad för att säkerställa spårbar noggrannhet och repeterbara resultat.
Om du är mycket intresserad avNingbo Zhixing optisk tekniks produkter eller har några frågor är du välkommen attkontakta oss.
