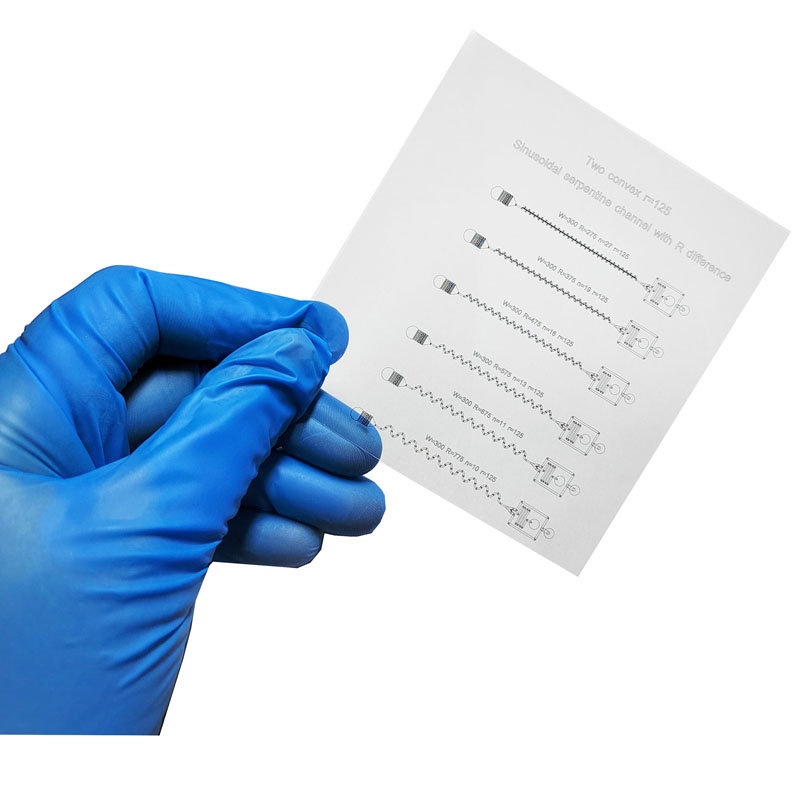

Film fotomaskär en huvudplatta som används för tillverkning av integrerade kretsskivor, som bär relevant information om den integrerade kretsdesignlayouten. I wafertillverkningsprocessen överförs mönstret på filmfotomasken till det exponerade substratmaterialet genom en serie processer såsom fotoresistbeläggning, exponering och framkallning för att uppnå mönsteröverföring.
Ljuset diffrakteras genom den genomskinliga delen av filmfotomasken, och ljusintensiteten kommer att avvika till det närliggande ogenomskinliga området. Projektionslinsen samlar in dessa strålar och konvergerar ljuset för att projicera på ytan av wafern för avbildning. Om du vill särskilja två intilliggande transparenta öppningar på Film Photomask, måste ljusintensiteten i det mörka området mellan dem vara mycket mindre än ljusintensiteten för det genomskinliga området. Denna strävan efter hög upplösning återspeglas inte bara i den kontinuerliga förbättringen av ljuskällans våglängd och fotoresist, utan också i den kontinuerliga uppdateringen av typerna av fotomasker och de material som används.
De nuvarande fotomaskerna som används vid halvledartillverkning inkluderar huvudsakligen binäraFilm fotomask, fasskiftande filmfotomask och EUV-filmfotomask.
Syntetisk kvarts framställs genom axiell deponering i gasfas. Det är ett block av kvartsglas som bildas av en serie kemiska reaktioner i en väte-syre låga för att generera kiseldioxidpartiklar. Bland dem kan kiselföreningen vara SiCl4, SiHCl3, SiH2Cl2 eller till och med SiH4. Syntetisk kvarts måste ha hög ljustransmittans på mer än 99%, stark ljusbeständighet, låg termisk expansionshastighet, hög kvalitet, hög planhet, hög ytnoggrannhet, stark plasmabeständighet och syra- och alkalibeständighet, hög isolering och andra egenskaper.
Filmfotomasksubstrat, även känt som blankt fotomasksubstrat, hänvisar till ett kvartssubstrat på vilket funktionella material som Cr och MoSi har avsatts och sedan antireflekterande beläggning och fotoresist avsatts. Efter exponering, etsning, strippning, rengöring, inspektion och andra processer förbereds Film Photomask. Film Photomask-substrat står för cirka 90 % av råmaterialkostnaden för Film Photomask-produkter och är en nyckelfaktor i kostnaden för Film Photomask-produkter. Eftersom Film Photomask-användare fortsätter att öka sina krav på kvaliteten på sina slutprodukter, strävar Film Photomask-företag ständigt efter genombrott i produktkvalitet, och kvaliteten på Film Photomask-substrat har en betydande inverkan på kvaliteten påFilm fotomaskslutprodukter. Nyckelindikatorerna för Film Photomask-substrat inkluderar planhet, prestanda och tjocklek hos ytavsatta material, renhet, etc. När teknologinoderna för tillverkning av integrerade kretsar fortsätter att krympa, blir kraven för dessa tekniska indikatorer allt strängare.
Film fotomask skyddsfilm är en 1µm tjock transparent film klistrad på en ram av aluminiumlegering. Användningen avFilm fotomaskskyddsfilm har två huvudfunktioner. En är att se till att damm eller partiklar fästa på filmfotomasken inte kommer att avbildas på chippet under exponeringsprocessen; den andra är att bibehålla fotomaskens renhet, minska slitaget av filmfotomasken under användning och förbättra produktionseffektiviteten vid halvledartillverkning.
