Exempel 1: Parametrarna för den cylindriska spegeln visas i figur 1: D1=40 mm, D2=30 mm, R=60 mm, rektangulär.

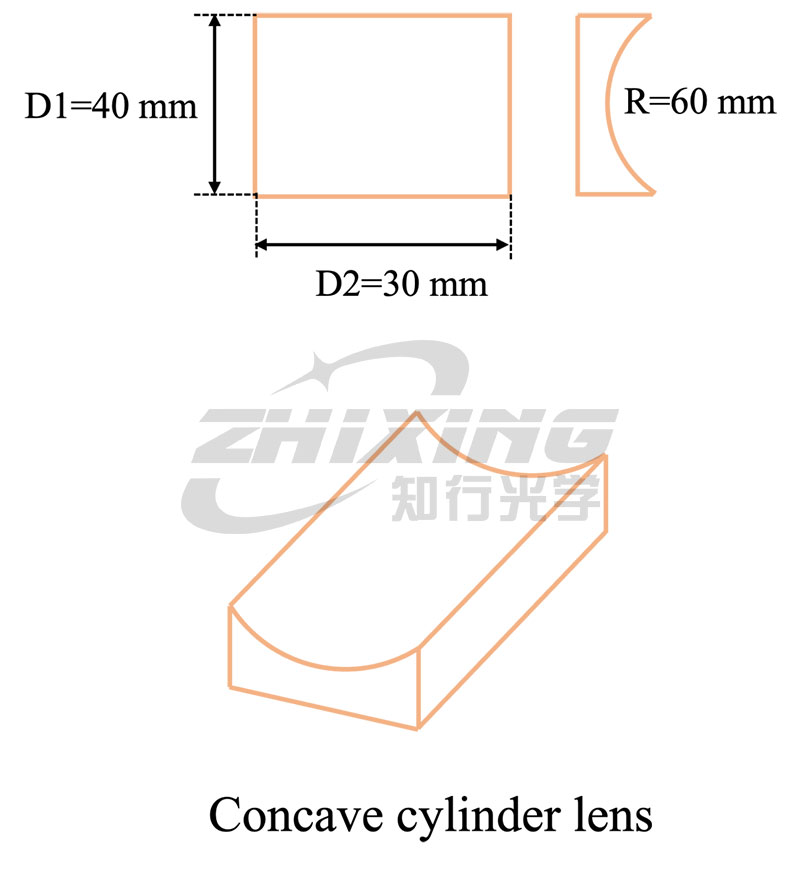

Figur 1: Schematiskt diagram av konkava ytparametrar
Baserat på parametrarna ovan, mata in relevanta parametrar (R, typ, D1, D2, Shape) i den röda rutan på urvalswebbsidan, som visas i figur 2. Verktyget kommer automatiskt att beräkna det tillgängliga Fno-intervallet för motsvarande modell (grön ruta):

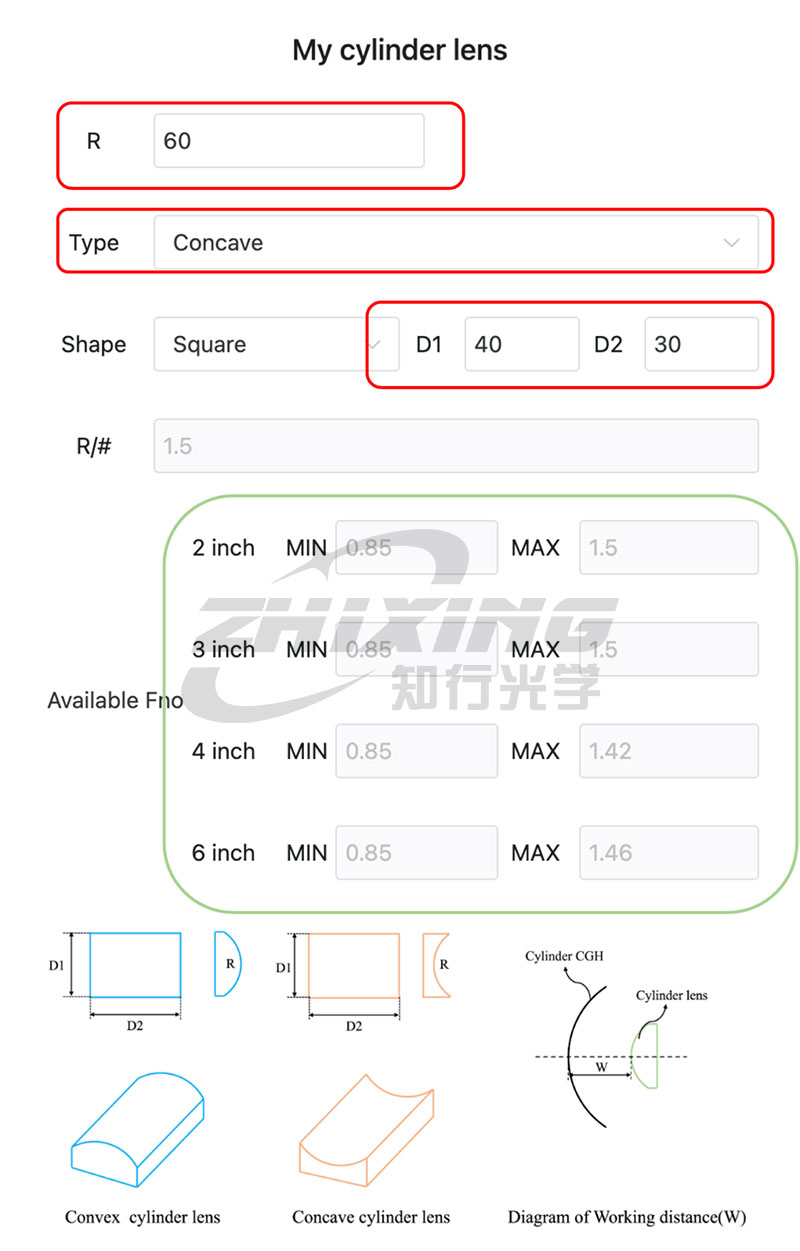

Figur 2: Parameteringång och Fno-beräkningsutgång
Baserat på den gröna rutan ovan rekommenderas sex modeller (se tabell i bilaga 1):
2-tum: ZX2100, ZX2150
3-tum: ZX3100, ZX3150
4-tum: ZX4100
6 tum: ZX6100
Exempel 2: Cylindriska spegelparametrar är följande: D1=30 mm, D2=40 mm, R=60 mm, rektangulär.
W (avstånd från CGH:s baksida till cylinderns spets) bestäms utifrån kundens faktiska optiska väg.

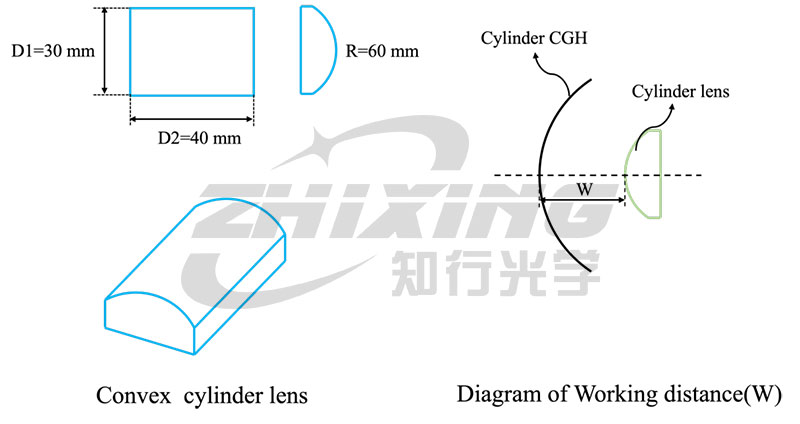

Figur 1: Schematiskt diagram av konvexa ytparametrar
Baserat på parametrarna ovan, mata in relevanta parametrar (R, typ, D1, D2, Shape, W) i den röda rutan på urvalswebbsidan, som visas i figur 2. Verktyget kommer automatiskt att beräkna det tillgängliga Fno-intervallet för motsvarande modell (grön ruta):

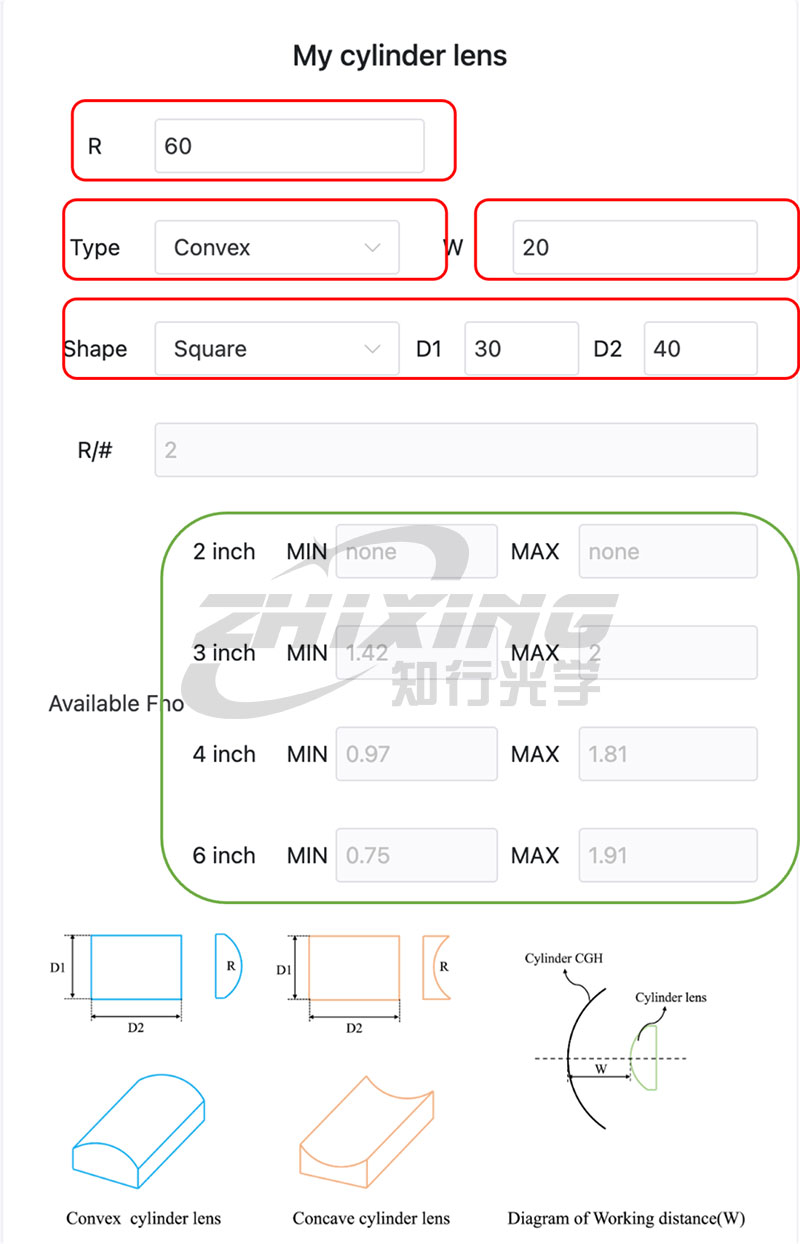

Figur 2: Konvex ytaparameteringång och Fno-beräkningsutgång
Baserat på den gröna rutan ovan rekommenderas sex modeller (se tabellen i bilaga 1):
2-tum: Inga
3-tum: ZX3150, ZX3200
4-tum: ZX4100, ZX4150
6-tum: ZX6100, ZX6150
