Mekaniskt datum: Den "hårda valutan" för bearbetning och montering För att förstå datumöverföring måste vi först förstå en sak: vid bearbetning och montering är det mekaniska datumet absolut huvudpersonen. Låt oss börja med bearbetning. Vad placerar spegeln under svarvning, slipning och polering? Den förlitar sig på spegelkroppens mekaniska positioneringsytor, den yttre cirkulära kanten, lokaliseringsstiftshålen och monteringsflänsens yta. Under svarvning håller chucken den yttre cirkeln och använder den som referenspunkt för centrering; vid slipning och polering vilar spegelns bäryta på verktygsbordet som passar ihop med spegelkroppens positioneringsytor. Oavsett processen bestäms spegelns rumsliga position på verktygsmaskinen i slutändan av dessa mekaniska utgångsytor. Låt oss nu prata om montering. Vad placerar spegeln när den är installerad i spegelhylsan eller konstruktionskomponenten? Återigen, det är det mekaniska datumet – monteringsflänsens yta passar ihop med ändytan, den yttre cirkeln och det inre hålet på spegelcylindern är placerade, och lokaliseringsstiften och stifthålen bestämmer vinkelorienteringen. När den väl har installerats stannar den på plats; spegelröret känner inte igen din optiska axel, bara de mekaniska ytorna. Bearbetning och montering använder samma språk: mekanisk datum. De delar naturligtvis en gemensam grund för kommunikation. Var ligger problemet? Det ligger i det mellanliggande steget av "inspektion". Hur överförs den optiska referensen från inspektionssteget tillbaka till den mekaniska referensen? Vad är syftet med inspektionen? Den talar om för tillverkningsprocessen "där den inte är tillräckligt bra" och berättar för monteringsprocessen "om den här spegeln uppfyller kvalitetsstandarder." Men inspektion använder ett annat språk - den optiska referensen. Interferometerns optiska axel definierar inspektionskoordinatsystemet, och vågfronten för CGH definierar referensytformen. PV och RMS för ytformfelet beräknas under detta optiska koordinatsystem. Nu uppstår problemet: hur är de optiska och mekaniska referenserna anpassade? Om de inte är inriktade uppstår denna absurda situation: tillverkningsavdelningen slipar spegeln till önskad ytform enligt den mekaniska referensen, och inspektionsavdelningen bekräftar att ytformen uppfyller kraven enligt den optiska referensen, men de två "uppfyller kraven" hänvisar inte till samma sak - det finns en avvikelse mellan den optiska och mekaniska referensen. I monteringsstadiet installeras spegeln enligt den mekaniska referensen, men det optiska systemet visar en helt annan ytform. Detta är kärnan i referensöverföringsfällan: det handlar inte om att en är felaktig, utan att alla använder sin egen linjal och sedan antar att de mäter samma sak.

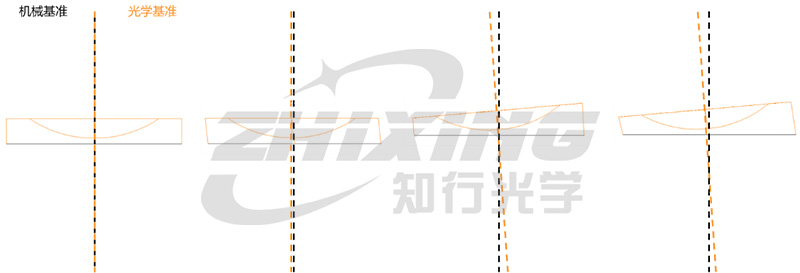

Figur 1. Fyra tillstånd mellan optiska och mekaniska referenser: perfekt inriktning, excentricitet, lutning och excentricitet och tilt (från vänster till höger).
Vissa inspektionsmetoder är i sig svåra att anpassa till mekaniska referenser, vilket väcker en kärnfråga: svårigheten att överföra optiska referenser till mekaniska referenser varierar i storleksordningar beroende på inspektionsmetoden. För vissa inspektionsmetoder är referensen "flytande". Ta till exempel den traditionella mekaniska sondprofilometern. Den skannar konturerna av några linjer på spegelytan och uppnår hög datanoggrannhet. Emellertid definieras dess koordinatsystem av sondens rörelsestyrskena. Vad är förhållandet mellan denna styrskena och spegelns mekaniska referensyta? Ytterligare kalibrering krävs för att upprätta denna anslutning. Är kalibreringen korrekt? Finns det systematiska fel? Varje frågetecken representerar en riskpunkt vid referensöverföring. Ett annat exempel är några system för inspektion av underöppningar baserade på skarvning. Varje skarvningssteg introducerar positionsosäkerhet, och det slutliga övergripande koordinatsystemet kan ha samlat på sig betydande avvikelser från spegelns verkliga mekaniska referens. Dessa scheman delar en gemensam egenskap: överföringslänken från optiska till mekaniska referenser har för många mellanlänkar. Varje mellanlänk är en ingångspunkt för fel. CGH-inspektion erbjuder ett annat tillvägagångssätt: att säkerställa att referensöverföringen görs korrekt under designfasen. Hur levererar CGH den optiska referensen till den mekaniska referensen? En CGH som används för testning består vanligtvis av två funktionella områden:
◆ Huvudholografisk region: Ansvarig för vågfrontskompensation, omvandling av interferometerns sfäriska och plana standardvågor till komplexa vågfronter som matchar ytan som testas. Detta är kärnfunktionen för detektering av ytform.
◆ Inriktning holografiskt område: Tillhandahåller den absoluta referensramen för själva CGH i förhållande till interferometern, och slutligen i förhållande till den mekaniska referensen för spegeln som testas. Den projicerar inriktningsfunktioner som ljusa fläckar, konvergensmärken eller kattögonmönster för att bekräfta det rumsliga poseringsförhållandet mellan CGH och spegeln som testas.

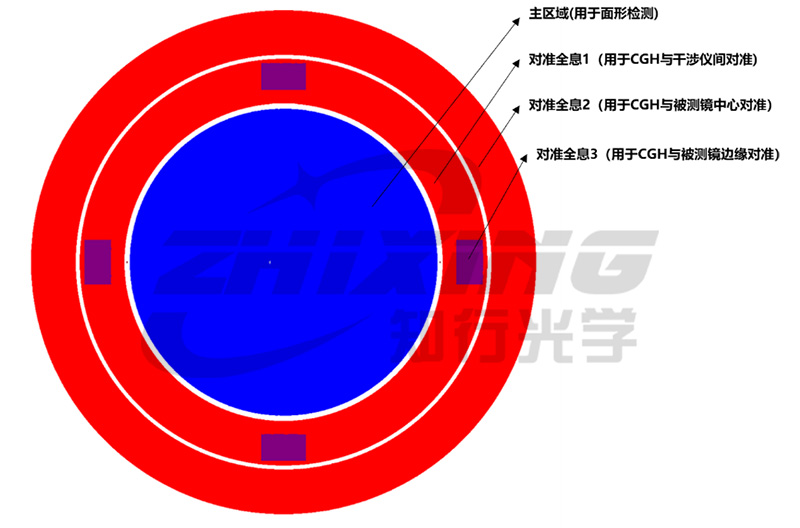

Figur 2 Schematiskt diagram över varje funktionsområde av CGH
Vad betyder det att dessa två områden är integrerade på samma substrat? Det betyder att referensen inte längre bestäms i efterhand, utan "skrivs" in i CGH under designfasen. Hur uppnås denna överföring? En tydlig rumslig överensstämmelse upprättas mellan den mekaniska referensen (positioneringskula, referenskant, monteringsflänsyta) för spegeln som testas och referensmarkeringarna på CGH. Justering av det holografiska området säkerställer att spegelställningen är det teoretiska designvärdet under varje inspektion, och säkerställer att denna ställning kan spåras tillbaka till spegelns mekaniska referens. Överföringsvägen från optisk referens till mekanisk referens är sömlöst integrerad genom CGH-designen. Vilket problem löser detta? Det tar upp verkligheten att i de flesta fall är det bara den mekaniska referensen som känns igen i tillverknings- och monteringsstadierna. Monteringsavdelningen bryr sig inte om hur vacker den uppmätta PV av din ytform är. De bryr sig bara om spegelns prestanda i det optiska systemet efter att det har installerats enligt den mekaniska referensen. Den mekaniska referensen tillhandahålls av tillverkningsänden, och den används också av monteringsänden – dessa två ändar ska vara i linje. Inspektionsuppgiften är att säkerställa att din optiska referens är så noggrant inriktad som möjligt med denna mekaniska referens. Vissa inspektionsmetoder förstärker felen i varje steg av denna konverteringsprocess. CGH:s lösning komprimerar omvandlingsprocessen till designstadiet – förhållandet mellan de mekaniska och optiska referenserna definieras under CGH-konstruktionen, och inspektion innebär helt enkelt att återskapa detta definierade förhållande. Vilka är konsekvenserna av en dåligt genomförd konvertering? Konsekvenserna är betydande.
◆Konsekvens 1: Felaktig ytkorrigering. Om en avvikelse upptäcks i ett visst område vid inspektion, kommer bearbetningsänden att gå tillbaka för att korrigera den. Men om det finns en lutning eller förskjutning mellan inspektionskoordinatsystemet och det mekaniska koordinatsystemet, är den verkliga platsen för denna "avvikelse" felaktig. Polerverktyget, placerat enligt den mekaniska referensen, korrigerar faktiskt en annan plats på spegeln. Resultat: Det korrigerade området korrigeras inte, medan det felaktiga området korrigeras.
◆Konsekvens 2: Upprepade försök och fel vid montering. Spegelns ytformsdata ser bra ut, men bildkvaliteten är dålig efter montering. Monteringsänden börjar lägga till shims, justera excentriciteten och korrigera lutningen – med hjälp av mekaniska medel för att kompensera för avvikelsen som orsakas av omvandlingen från en optisk referens till en mekanisk referens. Det som borde ha varit en enstegsprocess blir oändliga försök och misstag. En fråga värd att etsa in i ditt sinne: Nästa gång du ser en inspektionsrapport för ytformen är det värt att stanna upp och fråga: "Hur överförs data från denna optiska referens till spegelns mekaniska referens?" Om denna överföringslänk beaktas och definieras fullt ut från det inledande konstruktionsstadiet är data solida. Om denna länk sätts ihop efteråt genom kalibrering, algoritmer och taktil intuition, kan alla precisionsfigurer på nanometernivå byggas på lös jord. CGH förser industrin med mer än bara ett hologram; den erbjuder en komplett lösning som minimerar optiska referensfel och överför dem till den mekaniska referensen under designfasen. Kvaliteten på referensöverföringen avgör om spegeln kan installeras framgångsrikt. Och det här är något som förtjänar att göras direkt från början. Följ oss för fler tekniska tolkningar och praktisk delning om CGH och asfärisk ytinspektion. Har du stött på referensöverföringsproblem vid bearbetning och inspektion? Dela gärna i kommentarsfältet.
