Hidden Killer #1: Referensöverföringsförvrängning – Förhindra strikt "olaglig pose"-mätningar i justeringsområdet. I den tekniska logiken för CGH-testning är referensöverföringslänken extremt rigorös: interferometervågfront → överförd till CGH-diffraktionsytan → slutligen överförd till linsen som testas. Detta är en sammankopplad geometrisk kedja. När det gäller kundsupport upptäcker vi ofta att i mätdata som lämnats in av kunder är CGH-inriktningsområdet fyllt med täta interferensfransar. Detta tillstånd betyder att CGH inte är i den fysiska ställning som krävs av designen; referensen är redan felinställd från det första steget (interferometer till CGH). Alla ytdata som mäts under denna "olagliga pose" är inte bara helt felaktiga utan också allvarligt missvisande för efterföljande problemanalys, vilket representerar en mycket orimlig ingenjörspraxis.

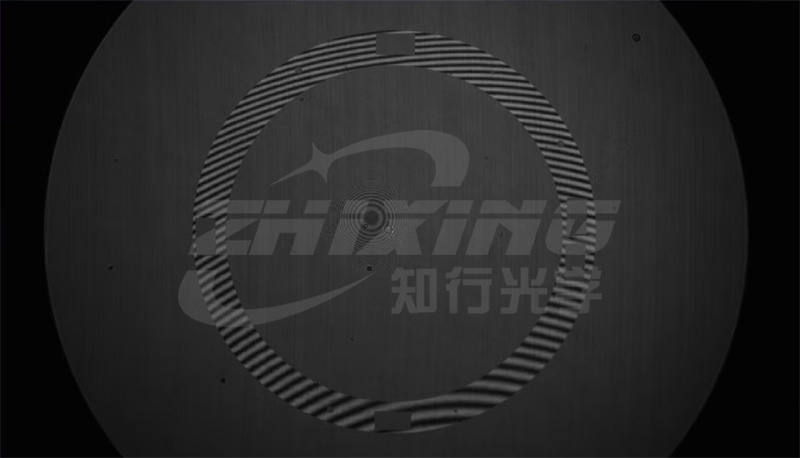

Diagram över inriktningsfel
Motåtgärder: Påtvingad referenslåsning och återgång till "nollfrans" driftprocedurer. För att säkerställa äktheten och giltigheten av mätdata måste ett "positivt" operativt tankesätt etableras: Justeringsområdet är ett "kommando": Justeringsområdet på CGH är det unika återkopplingsmönstret som säkerställer det rumsliga förhållandet mellan interferometern och CGH. Fransarna i detta område måste justeras till ett "nollfrans"-tillstånd eller så glesa som möjligt genom att finjustera CGH-posen. Följ strikt bruksanvisningens ställning: Operatörer måste strikt följa den initiala ställningen som definieras i bruksanvisningen under installation och justering. Flera fransar i inriktningsområdet indikerar att CGH:s tonhöjd, azimut eller mittförskjutning ännu inte har nått noll; datainsamling är absolut förbjuden under dessa förhållanden. Säkerställ det unika med den fysiska referensen: Endast när fransarna i uppriktningsområdet reduceras till det glesaste tillståndet under fysiska gränser kan det bevisas att CGH är i sitt designade standardmättillstånd. Data som registreras vid denna tidpunkt återspeglar verkligen vågfrontsavvikelsen som orsakas av linsen som testas.
Hidden Killer Two: Mirror "Force Deformation" - Den försummade källan till astigmatism. Om inriktningsproblemet är operativt pekar detta problem direkt på objektet som testas själv. Många asfäriska speglar har, för att uppnå lättvikt eller uppfylla specifika optiska designkrav, ofta ett stort bildförhållande eller är gjorda av material med relativt begränsad styvhet. När dessa speglar hålls i verktyg eller placeras med hjälp av specifika stödmetoder, orsakar gravitation och klämspänning direkt deformation på spegelkroppen. Vad är resultatet? Astigmatism. Och denna astigmatism är verklig och fysiskt närvarande - spegeln är verkligen "pressad" till astigmatism. CGH (Calibrated High-Gross Mirror) upptäcker den med hög känslighet, men problemet ligger inte i CGH, inte heller med spegelns ytfinish, utan med "hur du fixade den här spegeln." Många fall av astigmatism som är "omöjliga att justera" på plats orsakas faktiskt av felaktiga stödmetoder. Lösning: Två steg för att lokalisera den skyldige. Fokusera först på styvhetsmatchningen av spegeln och verktygssystemet. För speglar med ett stort bildförhållande måste utformningen och verifieringen av testverktygen ges lika stor vikt som själva spegeltillverkningen. Om du upprepade gånger mäter regelbunden astigmatism, kontrollera först verktygs- och stödmetoderna. För det andra, använd en enkel men extremt effektiv diagnostisk metod för att bekräfta grundorsaken - den roterande CGH-testmetoden. Håll spegeln och fixturen i samma position, rotera CGH med en viss vinkel (t.ex. 90°). Om astigmatismriktningen i interferogrammet förblir oförändrad är inte själva CGH problemet; astigmatismen kommer från spegeln eller fixturen, så fortsätt att kontrollera fastspänningsmetoden. Om astigmatismriktningen roterar synkront med CGH, ligger problemet hos CGH själv. Detta test tar bara några minuter men kan omedelbart eliminera misstankar om CGH, och fokuserar undersökningen på den verkliga källan till problemet, vilket gör det till ett kraftfullt verktyg för diagnos på plats.

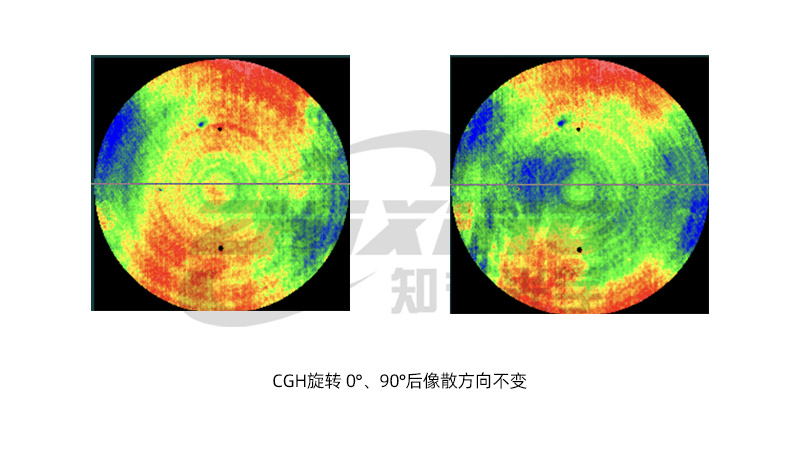

Astigmatismens riktning förblir oförändrad efter att CGH roterats med 0° och 90°.
Hidden Killer #3: The Mirror Under Test Wasn't Clean – Även den bästa testutrustningen är mottaglig för kontaminering. Det här problemet låter enkelt, men chanserna att åka fast är extremt höga, och ännu mer erfarna ingenjörer är ibland mer benägna att göra detta misstag. Under bearbetning, hantering och fastspänning samlar spegelytor oundvikligen fingeravtryck, fett, polervätskerester, dammpartiklar och till och med kondenserade flyktiga ämnen från luften. Dessa ämnen är osynliga för blotta ögat under fluorescerande ljus, men när de väl kommer in i den optiska vägen för CGH-testning, kommer de att visas på interferogrammet som lokala "gropar" eller "utbuktningar" eller småskaligt oregelbundet brus. Lösning: Upprätta standardiserade rengörings- och verifieringsprocedurer. Använd inte "nästan ren" som bedömningsstandard. För speglar före exakt testning, definiera tydligt val av lösningsmedel (t.ex. etanol av analytisk kvalitet, aceton), avtorkningsmetoder (släpning, rullning) och slutliga bekräftelsesteg. Skanna om möjligt snabbt olika områden av spegelytan under den optiska testbanan. Om en lokal "defekt" försvinner eller flyttas efter avtorkning, är det inte ett problem med ytans form. Att noggrant utföra detta steg kan spara en betydande mängd tid på onödig polering. Hidden Killer Four: Diffraktionsordningsöverhörning – det där "oönskade ljuset" En CGH är i grunden ett diffraktivt optiskt element som genererar flera diffraktionsorder. +1-ordningen används för detektering, medan 0:e, -1:a och ännu högre ordningsföljderna, om de inte är isolerade, kommer att avvika in i den optiska mätbanan, vilket minskar kontrasten hos interferensfransar och till och med introducerar falsk fasinformation. Detta är i huvudsak ett problem på designnivå, men på fältet visar det sig ofta som "suddiga kanter", "dålig kontrast" och "fel". Värdet av en väldesignad bärvågsfrekvens ligger i att rent separera störande diffraktionsordningar. Lösning: Om du har uteslutit andra faktorer och fransarna fortfarande är "suddiga" kan du bekräfta designschemat för bärvågsfrekvensen och den kvantitativa analysrapporten om diffraktionsordningsseparation med CGH-designern. Hidden Killer Five: Otillräcklig termisk jämvikt – Inexakta mätningar med nyligen anlända speglar Det här problemet låter enkelt, men det förekommer väldigt ofta. Speglar tas direkt från bearbetningsverkstaden, rengöringstanken eller förvaringsskåpet, och deras temperatur har ännu inte helt balanserats med testmiljön innan de placeras på fixturen för testning. Det finns en temperaturgradient inuti spegeln, och termisk ytdeformation orsakar kontinuerlig drift i mätresultaten – de data som mäts under de första fem minuterna skiljer sig från de som uppmätts tio minuter senare; interferenskanterna omedelbart efter start och efter stabilisering är nästan identiska. Ibland upptäcker operatörer att uppgifterna är felaktiga och krånglar med olika justeringar, men spegeln "rör på sig själv" - den närmar sig långsamt termisk jämvikt. Lösning: Ge det tid. Upprätta ett lagringsprotokoll med konstant temperatur före testning, särskilt för stora eller tjocka speglar, eftersom den termiska jämviktstiden kan vara mycket längre än du intuitivt förväntar dig. Om möjligt, använd hjälptemperaturmätningsmetoder för att bekräfta att spegeltemperaturen har stabiliserats innan du börjar testa. Hur man systematiskt "fångar spöken"? Sammanfattningsvis, när du stöter på ett fel under CGH-testning, överväg att kontrollera följande ordning: Är inriktningsområdet korrekt justerat? – Om inriktningsområdet har mycket täta fransar är den initiala baslinjen felaktig. Är spegeln deformerad av fixturen? – Kontrollera fastspänningsmetoden; använd den roterande CGH-metoden för att utesluta själva CGH innan du fokuserar på fixturen eller spegeln. Är spegeln ren? – Rengör alla områden med gropar eller utbuktningar först; skynda dig inte att polera den om den inte är ren. Finns det överhörning i diffraktionsordningarna? – Suddiga fransar indikerar inte nödvändigtvis otillräcklig ljusintensitet; ströljus kan förekomma. Är spegeln termiskt balanserad? – Låt den ha tillräckligt med tid för att nå en konstant temperatur; skynda inte på processen. CGH-testning är en rigorös vetenskap och en noggrann ingenjörspraxis. Följ oss för mer praktiska tekniker inom CGH och asfärisk yttestning. Vilka andra konstiga problem har du stött på på plats som du bara inte kunde lösa? Dela gärna med dig av dina erfarenheter i kommentarsfältet.
