Oss standard resolution board detaljerad introduktion

2. Design och princip

Utformningen avUSAF resolutionsnämndär baserad på MIL-STD-150A-standarden, som utvecklades av den amerikanska armén 1951, och även om standarden avbröts den 16 oktober 2006,USAF 1951 resolutionsnämndär fortfarande allmänt accepterad och används. Den består av en serie enheter med olika upplösningar, var och en bestående av tre uppsättningar linjer med olika bredd, som kan vara horisontella eller vertikala.

Designprincipen för resolutionskortet är att använda dessa linjer för att testa det optiska systemets upplösning. När ett optiskt system avbildar, om avståndet mellan linjerna är tillräckligt litet för att de inte kan särskiljas tydligt, representerar dessa linjer upplösningsgränsen för det optiska systemet. Genom att titta på klarheten i dessa linjer kan vi bedöma bildkvaliteten hos det optiska systemet.

För det tredje, struktur och markering

Strukturen på det amerikanska standardupplösningstavlan är relativt enkel, men detaljerna är mycket rika. Den är vanligtvis gjord av glas eller keramik som basmaterial, med USAF 1951-mönstret tryckt på det. Detta mönster består av en serie celler med olika upplösningar, var och en med en specifik grupp och elementmarkör.

Group och Element är två viktiga begrepp i resolutionsnämnder. Grupper representerar olika regioner på upplösningstavlan, som var och en innehåller en uppsättning rader med samma upplösningsegenskaper. Element är specifika kombinationer av linjer inom varje grupp, med olika bredder och avstånd.

Genom att slå upp tabellen på resolutionstavlan kan vi veta vilket upplösningsvärde som motsvarar varje enhet. Detta värde uttrycks vanligtvis i linjepar per millimeter (lp/mm), vilket representerar antalet linjer som ett optiskt system kan lösa per millimeter.

Iv. Ansökan

Amerikanska standardupplösningsplattor används ofta inom optikområdet. Den kan användas inte bara för att utvärdera bildkvaliteten hos olika optiska instrument och utrustning, såsom mikroskop, parallella ljusrör, teleskop, etc., utan också för att utvärdera bildkvaliteten för olika linser och optiska komponenter, såsom flygspaningslinser, industriella linser, antennkartläggningslinser, projektionsobjektiv, kameralinser, mikroskopiska kameralinser, kameralinser, mikroskopiska objektiv.

Inom flygsektorn används amerikanska standardupplösningskort för att utvärdera prestandan hos optiska system med hög precision. Dessa system kräver vanligtvis extremt hög upplösning och stabilitet för att säkerställa att de fungerar i extrema miljöer. Genom att använda upplösningstavlor kan ingenjörer noggrant mäta upplösningsgränserna för dessa system, vilket gör att de kan optimeras och förbättras.

I det dagliga livet används amerikansk standardupplösningsplattor också i stor utsträckning vid tillverkning och produktion av optiska produkter. Till exempel, när de tillverkar kameralinser använder tillverkare upplösningstavlor för att testa objektivets upplösning och distorsion. Detta hjälper dem att säkerställa att linserna de producerar uppfyller kvalitetsstandarder och kan möta konsumenternas behov.

5. Användning och utvärdering

När man använder en amerikansk standardupplösningsplatta för utvärdering är det vanligtvis nödvändigt att placera upplösningsplattan framför det optiska systemet som ska testas och justera systemets brännvidd och position så att det kan avbilda tydligt. Därefter bestäms upplösningsgränsen för det optiska systemet genom att observera linjetydligheten på upplösningsplattan.

Under utvärderingsprocessen finns det flera nyckelfaktorer att vara medveten om:

Ljusförhållanden: Ljusförhållanden har stor inverkan på upplösningen av testresultaten. När man utför tester är det därför nödvändigt att se till att ljusförhållandena är stabila och tillräckligt ljusa så att linjerna på upplösningstavlan tydligt kan observeras.

Brännviddsjustering: Justeringen av brännvidden är också mycket viktig för testresultaten. Om brännvidden inte är korrekt kan det hända att bildsystemet inte tydligt kan avbilda linjerna på upplösningsplattan, vilket resulterar i felaktiga testresultat.

Distorsionsutvärdering: Förutom upplösning kan en resolutionstavla användas för att utvärdera distorsionen av ett bildsystem. Genom att observera böjningen och deformationen av linjerna i avbildningsprocessen kan graden av distorsion av systemet bedömas, och det kan optimeras och förbättras.

6. Upplösningsberäkning och tabelluppslag

Varje enhet på den amerikanska standardupplösningstavlan har ett specifikt upplösningsvärde, som kan erhållas genom att slå upp tabellen. Uppslagstabellen bestäms vanligtvis av gruppens nummer och elementets nummer. Till exempel, om gruppnumret för en cell är -2 och elementnumret är 2, kan dess upplösningsvärde beräknas med följande formel:

Resolution_lp_per_mm = 2^(Grupp + (Element-1)/6)

Denna formel omvandlar gruppens nummer och elementets nummer till ett upplösningsvärde (linjepar per millimeter). Detta värde kan sedan användas för att utvärdera upplösningsgränsen för det optiska systemet.

Dessutom har vissa upplösningstavlor även funktion för mätning av linjebredd. Detta bestäms vanligtvis genom att titta på linjernas bredd efter avbildning. Det finns ett visst förhållande mellan linjebredden och upplösningen, så det optiska systemets upplösning kan utvärderas indirekt genom att observera linjebredden.

Sju, falsk upplösning och erkännande

När man använder den amerikanska standardupplösningstavlan för utvärdering, finns det ibland falska resolutioner. Detta betyder att när en uppsättning linjer är tillräckligt suddig, kan överlappningen mellan dem bilda fler vända linjer, vilket resulterar i en felaktig läsning av upplösningen. Detta fenomen kommer att störa bedömningen av den verkliga upplösningen av det optiska systemet, så särskild uppmärksamhet behövs.

För att undvika effekterna av falsk upplösning kan följande åtgärder vidtas:

Använd högkvalitativa upplösningstavlor: Högkvalitativa upplösningstavlor har skarpare linjer och mer exakta upplösningsmarkörer, vilket hjälper till att minska uppkomsten av falska upplösningar.

Optimera bildbehandlingssystemet: Genom att optimera bildsystemets parametrar (såsom brännvidd, exponeringstid, etc.), kan skärpan på linjerna förbättras, vilket minskar effekten av falsk upplösning.

Noggrann observation och analys: När man gör en bedömning är det nödvändigt att noggrant observera linjernas klarhet och form, samt analysera och jämföra dem. Om det upptäcks att det finns en falsk upplösning bör den justeras och korrigeras i tid.

Åtta olika typer av amerikansk standardupplösningsplattor

Våra standardupplösningskort finns i en mängd olika typer för att möta olika applikationsbehov. Här är några vanliga typer:

Glasbasupplösningsplatta: Glasbasupplösningsplatta har utmärkt stabilitet och hållbarhet, lämplig för högprecisionsmätning och långtidsförvaring.

Keramiskt substratupplösningskort: Keramiskt substratupplösningskort har låg vikt och god korrosionsbeständighet, vilket är lämpligt för applikationsscenarier som kräver portabilitet och korrosionsbeständighet.

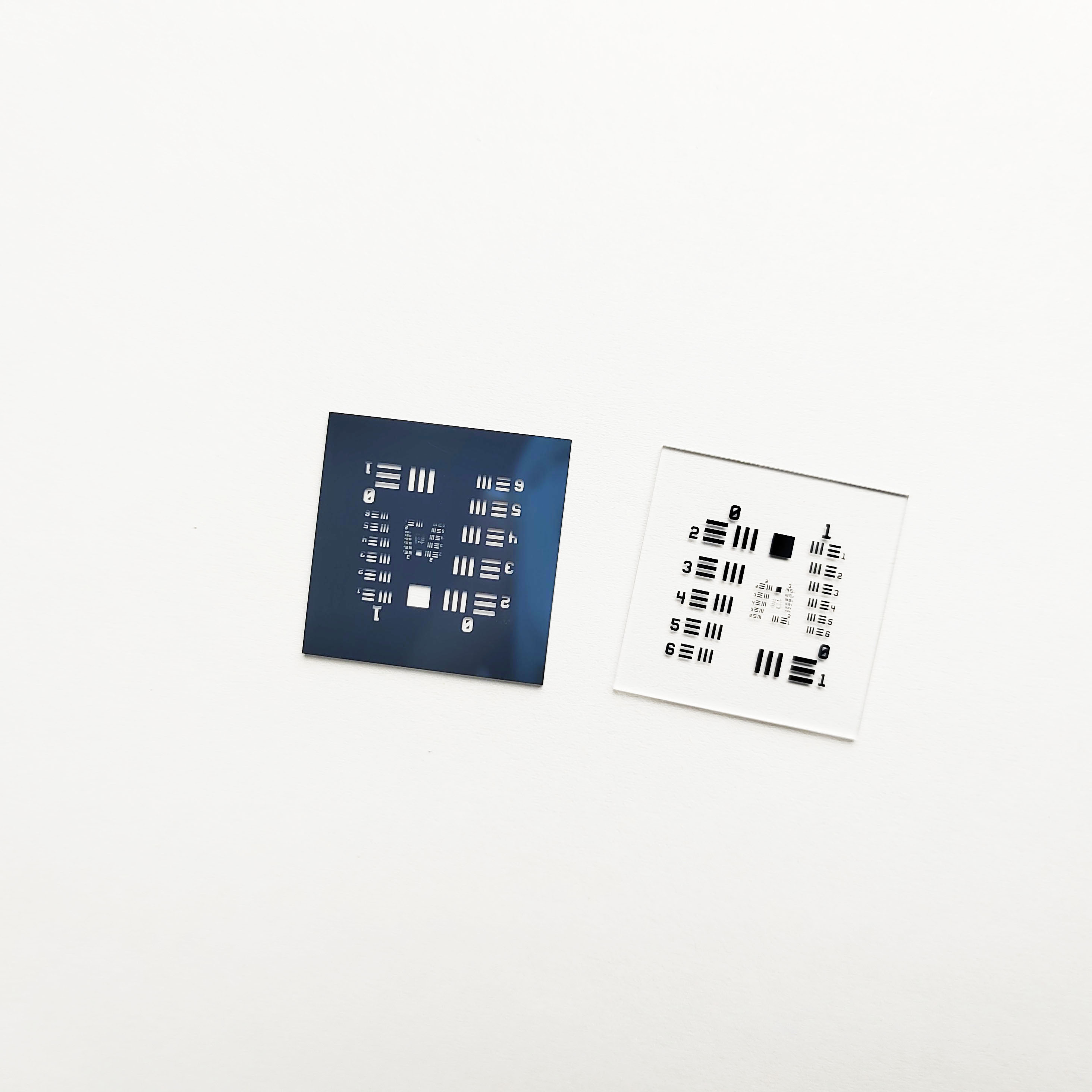

Positivt och negativt: Positivt och negativt är två olika former av resolutionsstyrelser. En positiv film har ett mörkt mönster och en ljus bakgrund, medan en negativfilm har en mörk bakgrund och ett ljust mönster. Dessa två former kan väljas efter de faktiska behoven.

Underhåll och underhåll

För att säkerställa noggrannheten och livslängden för det amerikanska standardupplösningskortet är det nödvändigt att utföra regelbundet underhåll och underhåll. Här är några vanliga underhållsåtgärder:

Rengöring: Torka av upplösningstavlans yta regelbundet med en ren trasa eller pappershandduk för att ta bort damm och smuts. Var noga med att undvika att använda grov trasa eller rengöringsmedel med kemiska ämnen, för att inte skada upplösningstavlans yta.

Förvaring: Förvara upplösningskortet på en torr, sval, mörk plats för att undvika skador orsakade av fukt, värme eller överexponering.

Kalibrering: Upplösningstavlan kalibreras regelbundet för att säkerställa dess noggrannhet och tillförlitlighet. Kalibrering kan göras genom att jämföra den med ett standardprov med känd upplösning.

Framtida utvecklingstrend

Med den kontinuerliga utvecklingen och framstegen inom optisk teknik förbättras och fulländas också det amerikanska standardupplösningskortet ständigt. I framtiden kan vi förvänta oss följande trender:

Högre upplösning: Eftersom upplösningen i det optiska systemet fortsätter att förbättras, måste det amerikanska standardupplösningskortet också ha en högre upplösning för att möta testbehoven.

Intelligent: Genom införandet av intelligent teknik, såsom bildigenkänning, dataanalys, etc., kan testeffektiviteten och noggrannheten hos upplösningstavlan förbättras.

Multifunktionell: Förutom upplösningstestning kan andra optiska prestandatestningsfunktioner integreras i upplösningskortet för att möta behoven hos ett bredare spektrum av applikationer.

Slutsats

Som ett viktigt optiskt testverktyg har amerikansk standardupplösningsplatta ett brett utbud av applikationer och en viktig position inom det optiska området. Genom den detaljerade introduktionen av dess princip, struktur, tillämpning, användning och utvärdering kan vi bättre förstå och använda detta verktyg och ge starkt stöd för utveckling och tillverkning av optiska system. I framtiden, med den kontinuerliga utvecklingen av teknik och den kontinuerliga expansionen av applikationer, kommer amerikanska standardupplösningsplattor att fortsätta att spela en större roll och ge större bidrag till utvecklingen av det optiska fältet.
