I. Traditionell inspektion: Instängd mellan "testplattor" och "linjer"
Under lång tid förlitade sig ytformsinspektionen av cylindriska linser huvudsakligen på följande traditionella metoder, men de är alltmer otillräckliga för kraven från modern högprecisionsindustri:
1. Testplattemetod: Denna uråldriga metod bygger på skickliga tekniker som observerar interferensfransar (Newtons ringar). Eftersom det är en kontaktbaserad mätning repar den lätt den dyra linsens yta; Dessutom kan provet endast ge kvalitativ bedömning, oförmöget att tillhandahålla kvantitativ sub-nanometer digital ytformdata, och det kan inte möta behoven hos asfäriska och cylindriska ytor.
2. Konturskanning: ett dyrt "Point-Line"-spel och effektivitetsflaskhals
Kontaktkonturskanning (Representativ utrustning: Panasonic UA3P)
Icke-kontakt konturskanning (representativ utrustning: LUPHOScan, DUI, Nederländerna)
Core Pain Point: Dyr utrustning, vilket resulterar i överdriven avskrivningsbörda för små bearbetningstillverkare.
II. CGH-lösning: Det "perfekta riktmärket" för att sänka dimensioner
Zhixing Optics Cylindrical CGH (Cylindrical Standard Lens) inspektionslösning åtgärdar ovanstående smärtpunkter och erbjuder processorer ett mycket kostnadseffektivt alternativ med fördelarna med hög precision, låg kostnad och hög effektivitet.
1. Subnanometerdetektionsnoggrannhet
Kärnan i CGH är att använda principen om holografisk diffraktion för att exakt "tvinna" standardvågfronten (plan eller sfärisk) som emitteras av interferometern till en cylindrisk vågfront som perfekt matchar den uppmätta cylindriska ytan. Genom denna "nollkompensations"-detektering blir den ursprungligen komplexa mätningen av asfäriska cylindriska ytor lika enkel och intuitiv som att inspektera en plan spegel. Zhixing Optics kan genom optimerade etsningsprocesser kontrollera tillverkningsfelet för CGH själv till nm-nivå, vilket ger kunderna ultimat detekteringsnoggrannhet.
2. Full-Field Array, säg adjö till "Blind Men and the Elephant"
Till skillnad från profilometrar är CGH-inspektionen beröringsfri. Under interferometerns synfält är den övergripande ytformen på den cylindriska spegeln, lokala defekter och till och med små förvrängningar längs den långa axeln tydligt synliga.
3. Snabb anpassning och kostnadsminskning
Zhixing Optics unika "hybrid CGH processing technology" integrerar högkontrast amplitud-typ inriktningsmärken på CGH substratet. Detta reducerar den tidigare extremt tråkiga interferometer- och CGH-inriktningsprocessen till den andra nivån. I kombination med våra utvecklade snabbinspektionsfixturer uppnår den en manuell effektivitet på UPH 60 (60 stycken per timme), vilket avsevärt minskar kostnaden per inspekterad stycke.
III. Enhet av kunskap och handling: djupt rotad styrka i inspektion av cylindriska linser
På Zhixing Optics förstår vi djupt forskningsansträngningen och det industriella värdet bakom varje cylindrisk lins. För att helt överbrygga det slutliga gapet från "laboratoriedesign" till "industriell massproduktion" har Zhixing Optics etablerat en omfattande teknisk vallgrav inom området cylindriska CGH:er:
1. Fullständig specifikationstäckning, skjuter på parametergränser
För att anpassa sig till olika behov från mikronanooptik till rymdkameror med stor bländare har Zhixing Optics etablerat ett standardiserat produktseriebibliotek. Vi erbjuder ett komplett utbud av substratstorlekar, inklusive 2-tum, 3-tum, 4-tum, 6-tum och till och med 9-tum. När det gäller viktiga optiska parametrar kan Zhixing Optics cylindriska CGH nå ett minimum Fno på 0,7, vilket enkelt kan möta testutmaningarna med stor numerisk öppning och asfäriska cylindriska speglar med hög branthet, vilket fyller tomrummet i inhemsk ultrasnabb cylindrisk spegeltestning.

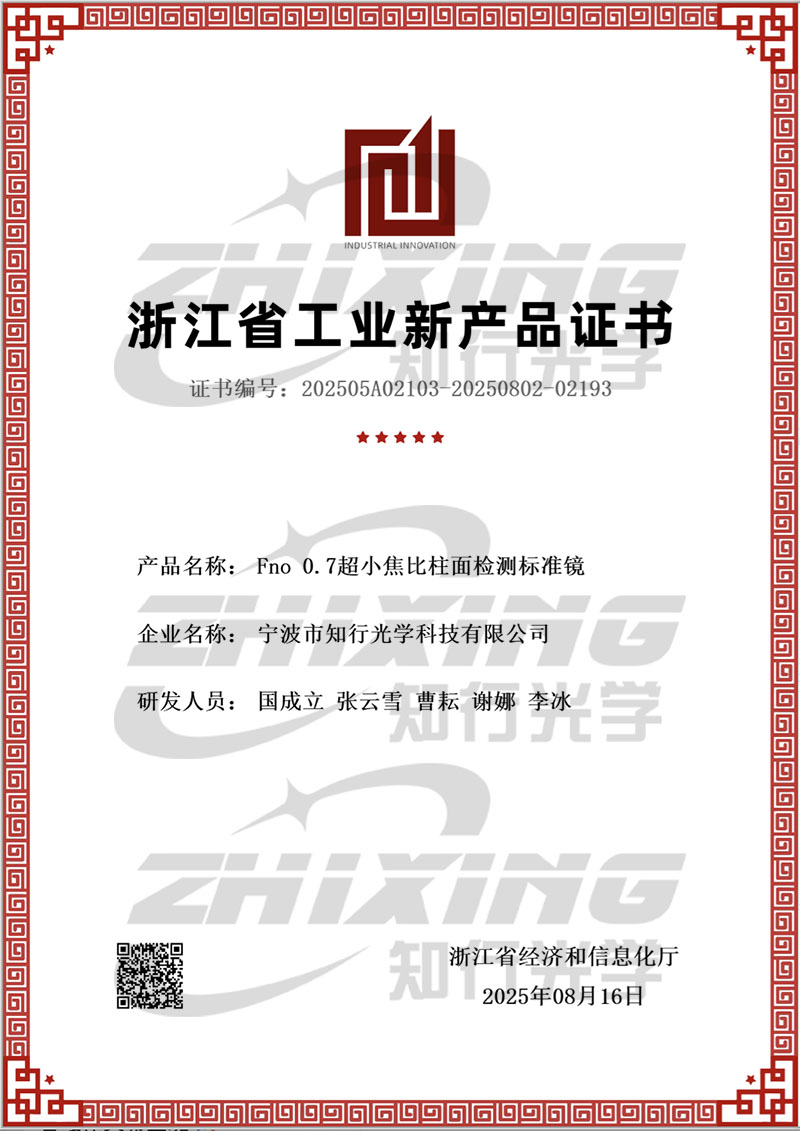

Industriell ny produkt certifikat
2. Digital Empowerment: Självutvecklat urvalsverktyg
Inför komplexa asfäriska parametrar, hur hittar man snabbt den bästa matchande CGH? Zhixing Optics har utvecklat ett dedikerat onlinevalsverktyg för cylindriska CGH. Användare behöver bara ange linsens krökningsradie och effektiva bländare, och en vallösning tillhandahålls på några sekunder. Detta minskar avsevärt kommunikationskostnaderna i de tidiga stadierna av ett projekt.

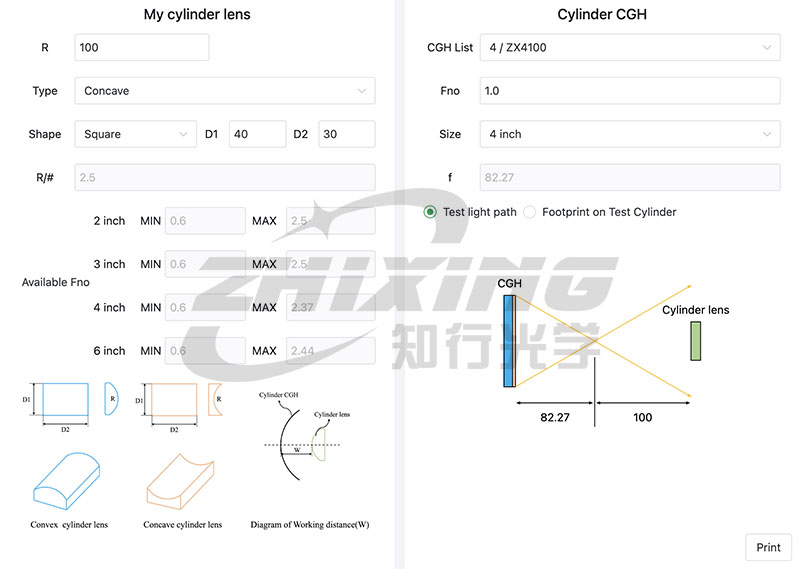

Cylindriskt CGH-valgränssnitt
3. Closed-loop-leverans: Fulldimensionell precisionsmontering och justeringssystem
Noggrann mätning förutsätter noggrann uppriktning. För cylindriska CGH-applikationer tillhandahåller Zhixing Optics inte bara en "skala" utan utvecklar också en komplett hårdvarulösning:
CGH dedikerad sexdimensionell justeringsfixtur: Denna fixtur har justeringsmöjligheter på mikronnivå med sex frihetsgrader (6-DOF), vilket möjliggör exakt koaxiell inriktning mellan CGH och interferometerns optiska axel.

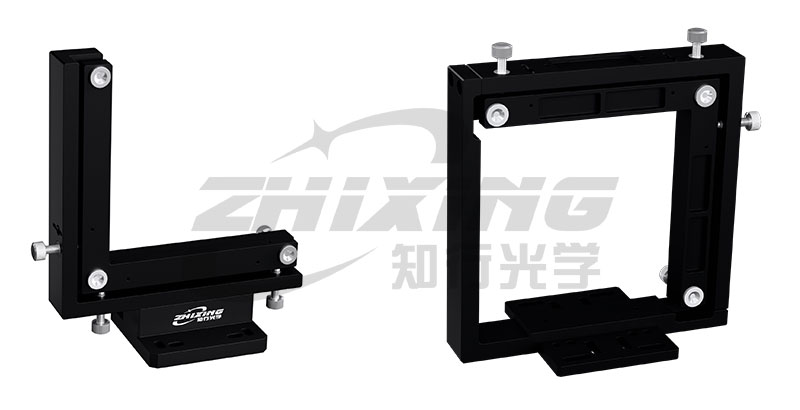

Flerdimensionell justeringsram (145 mm ljushöjd till vänster, 108 mm ljushöjd till höger)
Cylindrisk lins dedikerad klämfixtur: Vi har designat en mycket stabil dedikerad klämma för den speciella geometrin hos cylindriska linser, vilket säkerställer att belastningen på linsen minimeras under inspektionsprocessen och stödjer snabb och repeterbar positionering.

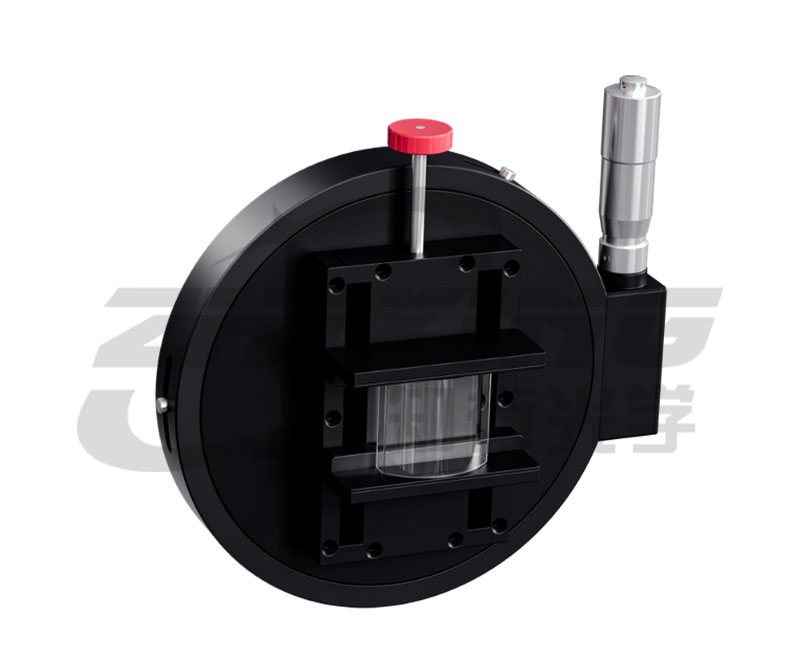

Cylindrisk klämfixtur
Mycket effektivt samarbete: I kombination med holografiska inriktningsmärken på CGH, modulariserar och standardiserar detta verktygssystem den tidigare besvärliga monterings- och justeringsprocessen, vilket ger en verkligt snabb upplevelse från uppackning till datautmatning.
Slutsats
På Zhixing Optics förstår vi djupt det industriella värdet bakom varje precisionscylindrisk spegel. För att helt effektivisera processen från "laboratoriedesign" till "massproduktion", tillhandahåller vi inte bara cylindriska CGHs på subnanometernivå, utan utnyttjar också våra egenutvecklade urvalsverktyg och mogna optomekaniska integrerade lösningar för att erbjuda en komplett sluten-loop-tjänst, från lösningsval och högprecisionsjusteringsverktyg till spännhjälp. Zhixing Optics är inte bara en tillverkare av precisionsvågar, utan också din högkvalitativa partner för att övervinna cylindriska inspektionsutmaningar, vilket hjälper dig att exakt återge varje vågfront.
Kunskap och handling i harmoni, optik utan gränser
Ningbo Zhixing Optics Technology Co., Ltd. – En ledare inom precision holografisk inspektion
